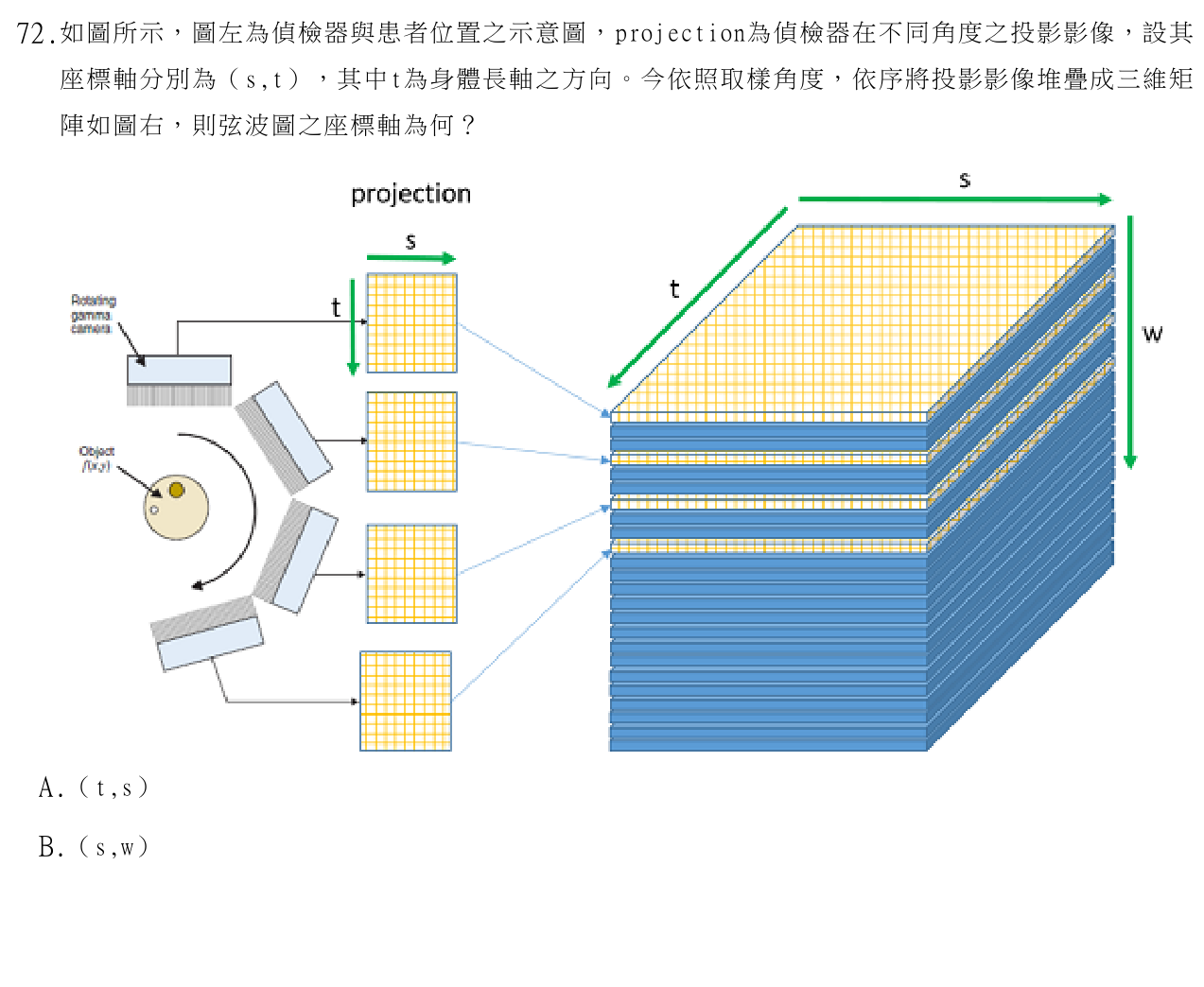

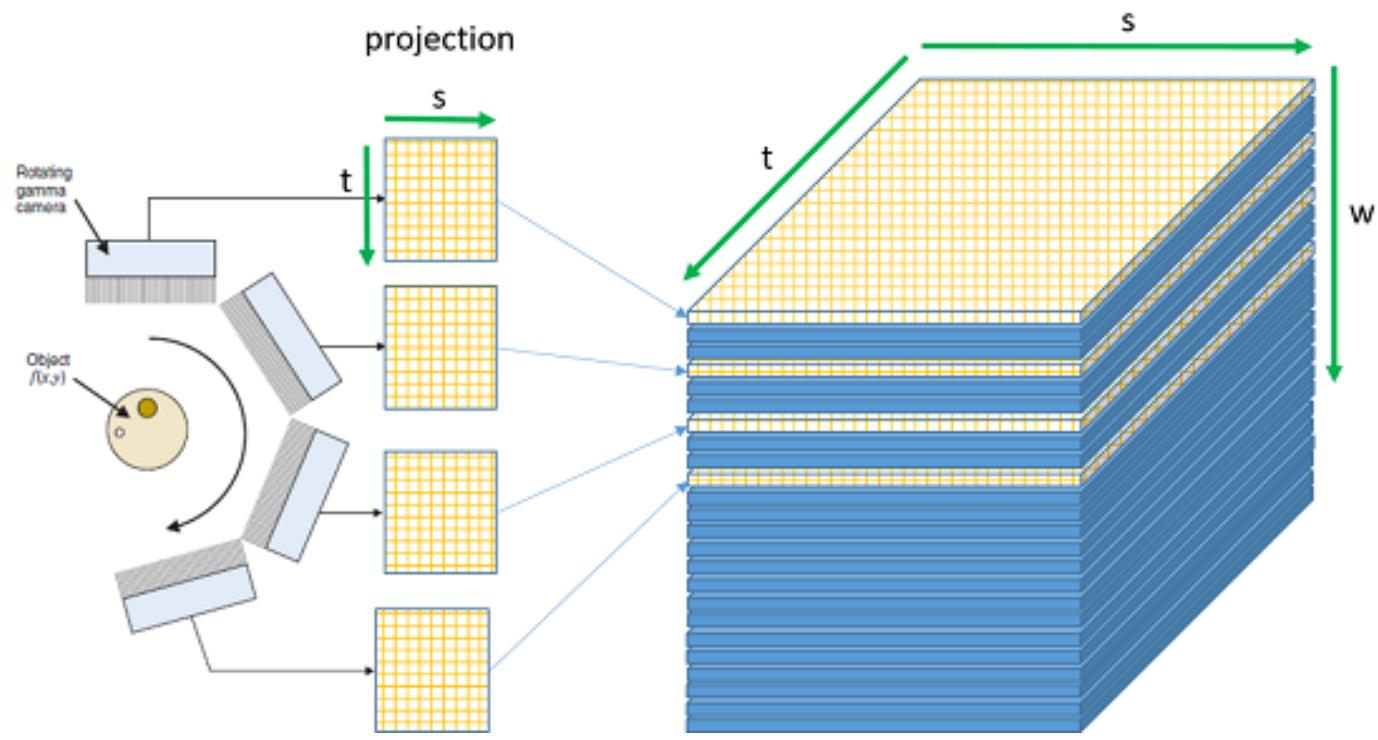

如圖所示，圖左為偵檢器與患者位置之示意圖，projection為偵檢器在不同角度之投影影像，設其座標軸分別為（s,t），其中t為身體長軸之方向。今依照取樣角度，依序將投影影像堆疊成三維矩陣如圖右，則弦波圖之座標軸為何？
A（t,s）
B（s,w）正確答案
C（t,w）
D（s,t）
答案與詳解
為什麼答案是 B
弦波圖(sinogram)是在固定t切面下，以偵測位置s為橫軸、投影角度w為縱軸所形成的二維圖。圖右三維矩陣中s為水平箭頭、w為向下的堆疊軸，與弦波圖定義完全對應。
考點：混淆投影軸與sinogram軸考點：sinogram座標軸定義考點：錯誤軸向組合考點：原始投影影像座標
