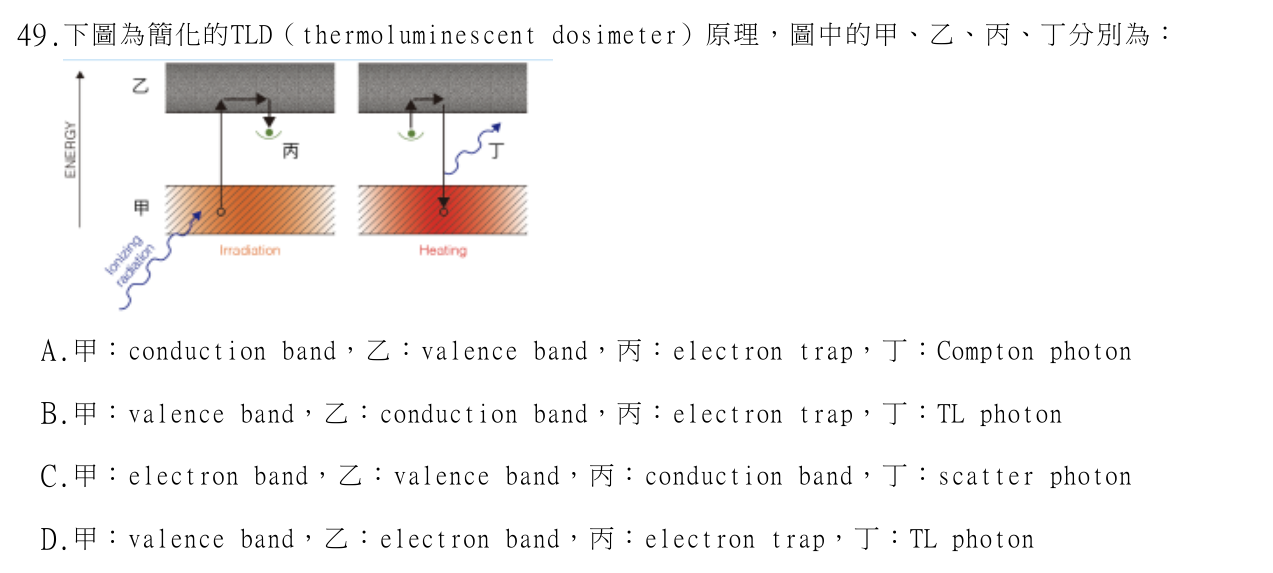

專技高考-醫事放射師放射線器材學（包括磁振學與超音波學）114 年第 49 題單選題

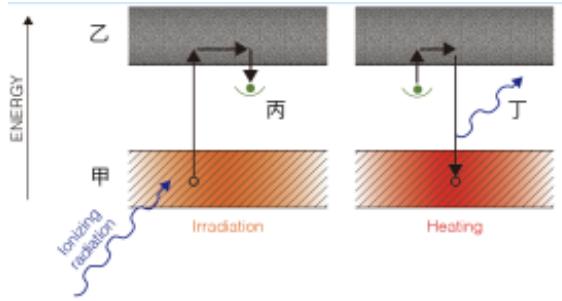

下圖為簡化的TLD（thermoluminescent dosimeter）原理，圖中的甲、乙、丙、丁分別為：
A甲：conduction band，乙：valence band，丙：electron trap，丁：Compton photon
B甲：valence band，乙：conduction band，丙：electron trap，丁：TL photon正確答案
C甲：electron band，乙：valence band，丙：conduction band，丁：scatter photon
D甲：valence band，乙：electron band，丙：electron trap，丁：TL photon
B正確答案
TLD能帶圖：甲（低能帶）=valence band、乙（高能帶）=conduction band、丙（中間陷阱）=electron trap、丁（加熱後發出光子）=TL photon，答案B。
為什麼答案是 B
圖左（Irradiation）：ionizing radiation射入，電子從甲（valence band，下方橫紋帶）激發至乙（conduction band，上方灰帶），途中被丙（electron trap，中間位置小點）捕獲。圖右（Heating）：加熱後電子從trap釋放，落回valence band並發出丁（TL photon，波浪箭頭向右射出）。完全符合TLD物理機制。
載入中…
完整詳解
Pro · 無限重點 TLD能帶圖：甲（低能帶）=valence band、乙（高能帶）=conduction band、丙（中間陷阱）=electron trap、丁（加熱後發出光子）=TL photon，答案B。
記住能帶位置：圖中縱軸ENERGY由下到上，甲在下方（低能）=valence band，乙在上方（高能）=conduction band；丙在中間捕獲電子=electron trap；加熱後釋放的光=TL photon。
逐選項分析
A✕ 陷阱
將甲乙對調：圖中甲位於能量軸下方應為valence band，乙位於上方應為conduction band，A選項將兩者顛倒。另外丁為TLD加熱後發出的熱螢光光子，非Compton photon。
B✓ 正確
圖左（Irradiation）：ionizing radiation射入，電子從甲（valence band，下方橫紋帶）激發至乙（conduction band，上方灰帶），途中被丙（electron trap，中間位置小點）捕獲。圖右（Heating）：加熱後電子從trap釋放，落回valence band並發出丁（TL photon，波浪箭頭向右射出）。完全符合TLD物理機制。
C✕
甲不存在「electron band」此術語，且丙位於能帶中間位置為electron trap而非conduction band；丁為TL photon非scatter photon。選項用詞及位置均錯誤。
D✕ 陷阱
乙標示為「electron band」並不是標準能帶術語，正確應為conduction band；其餘甲=valence band、丙=electron trap、丁=TL photon均正確，但乙的錯誤術語使整題答案不正確。
TLD能帶結構對照表
| 圖中標記 | 正確名稱 | 位置（能量軸） | 說明 |
|---|
| 甲 | Valence band | 下方（低能） | 電子原始所在帶，受輻射後電子被激發離開 |
| 乙 | Conduction band | 上方（高能） | 電子被激發後短暫進入的高能帶 |
| 丙 | Electron trap | 中間（禁帶內） | 捕獲激發電子，儲存輻射劑量資訊 |
| 丁 | TL photon | 加熱後射出 | 加熱使電子從trap釋放落回valence band時發出的熱螢光 |
本題最大陷阱有兩處：①A選項將甲乙對調（conduction↔valence），考生若不熟悉能量軸方向易誤選；②D選項將乙改成「electron band」（非標準術語），其他三個標記都正確，非常容易讓考生誤以為D也對。必須記住：energy軸由下到上，valence band在下、conduction band在上。
