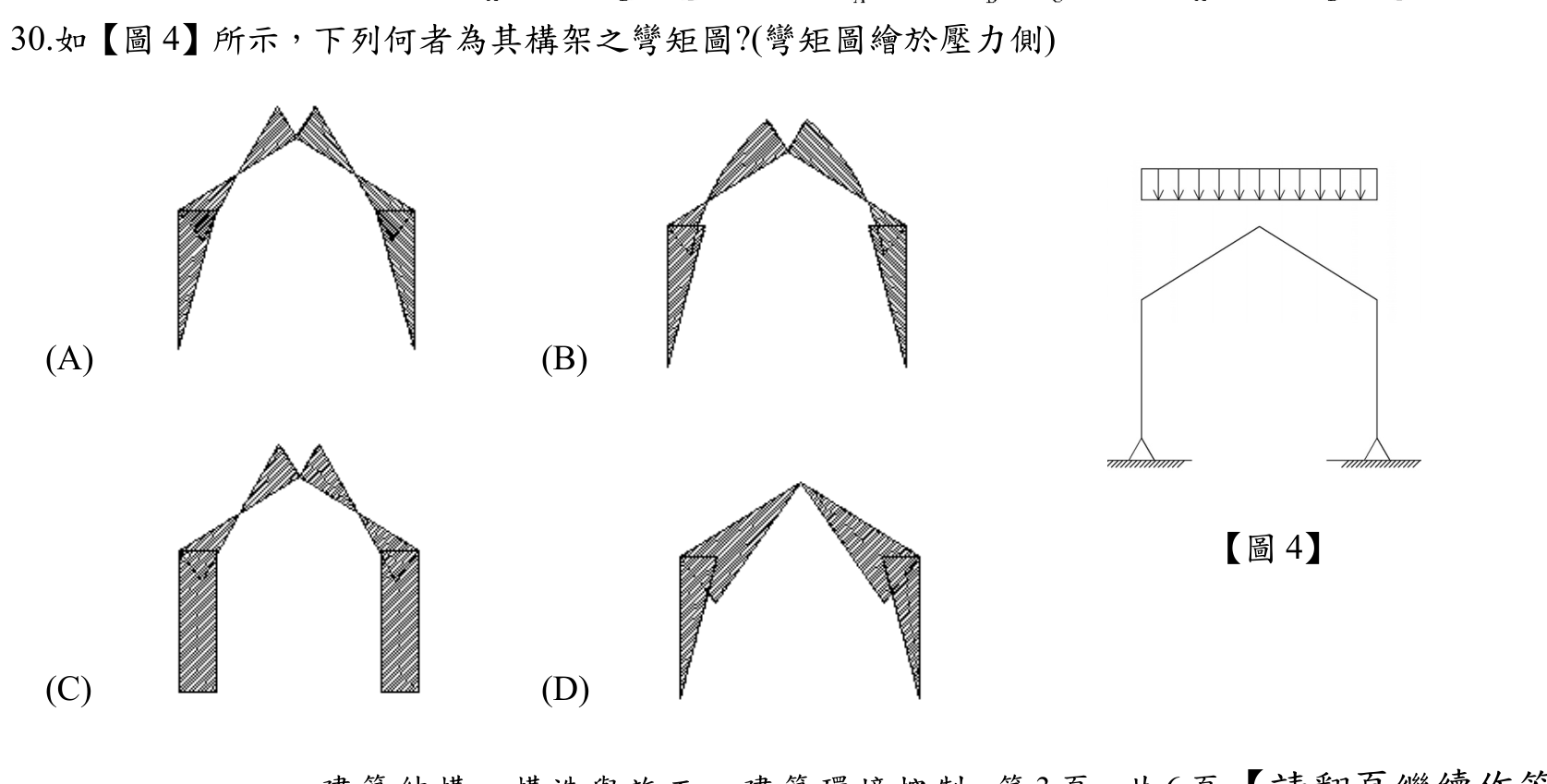

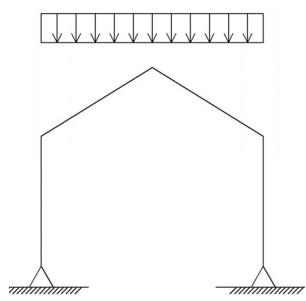

如【圖 4】所示，下列何者為其構架之彎矩圖?(彎矩圖繪於壓力側)
A（見題目圖）
B（見題目圖）正確答案
C（見題目圖）
D（見題目圖）
答案與詳解
為什麼答案是 B
正確。柱身彎矩圖繪於內側（內側受壓），斜梁彎矩圖繪於外側（外側受壓），且屋脊處彎矩收斂為零，完全符合屋脊為鉸接之三鉸拱構架在垂直均佈載重下的受力特徵。
