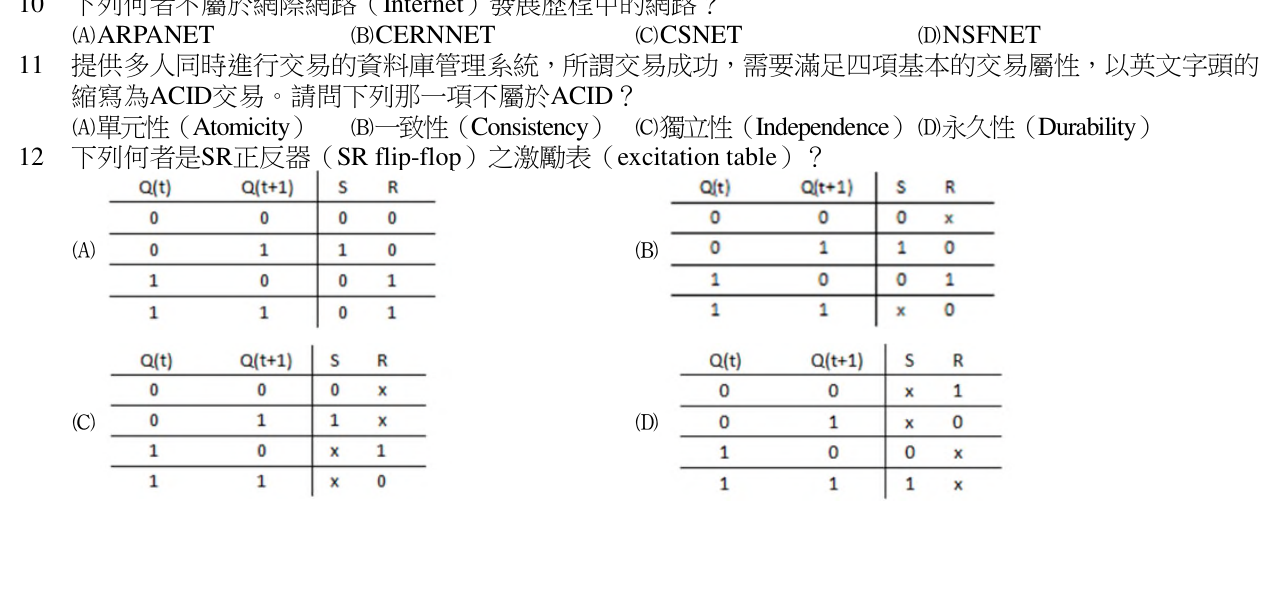

下列何者是SR正反器（SR flip-flop）之激勵表（excitation table）？
A
C
D
答案與詳解
逐選項解析
A激勵表vs特性表✕ 易錯陷阱
最後一行 Q(t)=1, Q(t+1)=1 時寫 S=0, R=1。但 R=1 會把輸出重置為 0，與 Q(t+1)=1 矛盾。正確應為 S=x, R=0。這是把「特性表」和「激勵表」搞混的常見陷阱。
BSR激勵表標準答案✓ 正確
完全符合 SR 正反器激勵表：0→0 時 S=0（不設）、R=x（重不重皆可，反正已是0）；0→1 時 S=1、R=0（必須設定）；1→0 時 S=0、R=1（必須重置）；1→1 時 S=x、R=0（不重）。
C✕ 易錯陷阱
D✕ 錯誤
