專技高考-醫事放射師放射線器材學（包括磁振學與超音波學）114 年第 11 題單選題

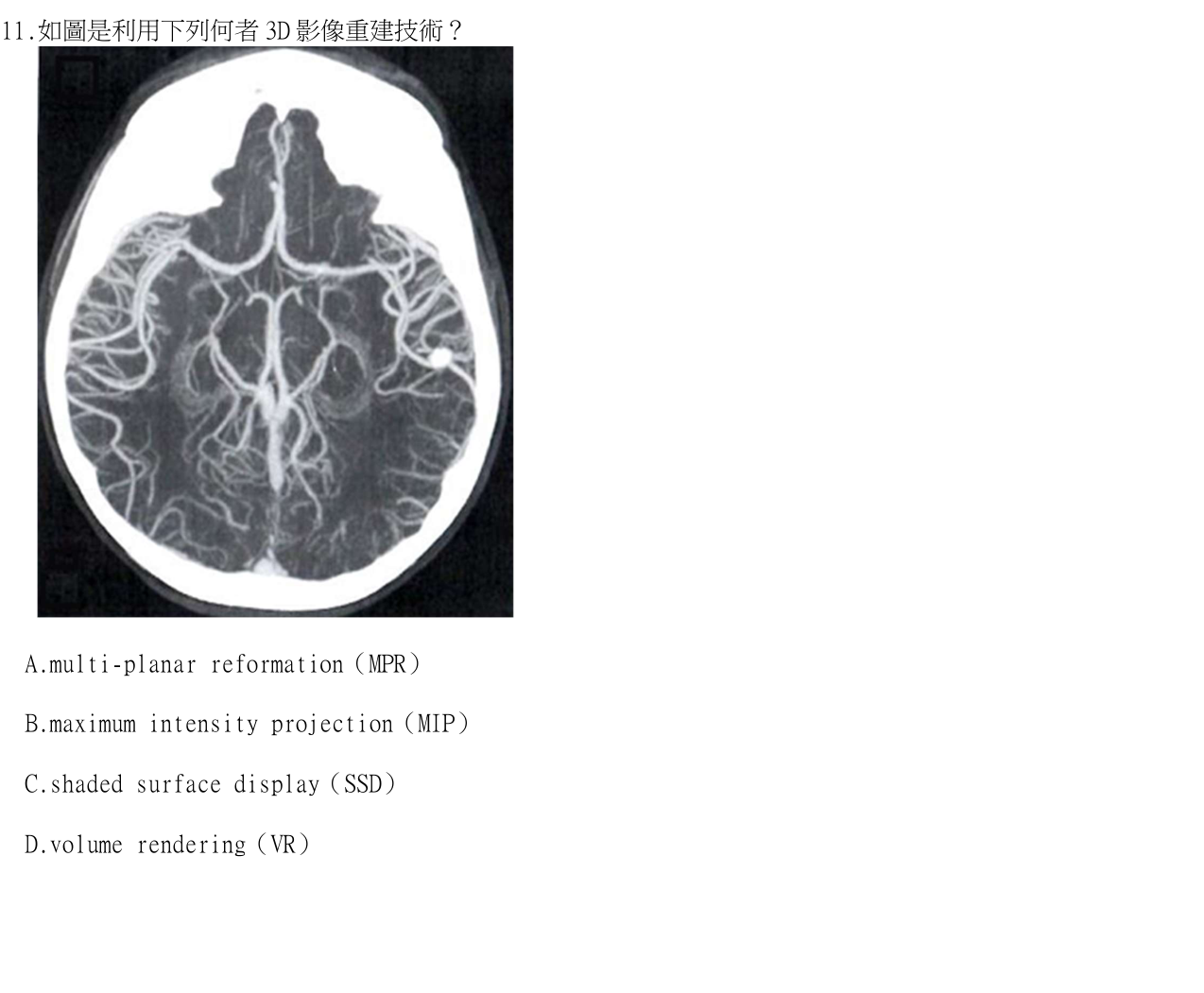

如圖是利用下列何者 3D 影像重建技術？
Amulti-planar reformation（MPR）
Bmaximum intensity projection（MIP）正確答案
Cshaded surface display（SSD）
Dvolume rendering（VR）
B正確答案
圖中顱內血管以高亮度白色顯影、背景腦組織保留低訊號，為典型 MIP（最大強度投影）腦血管影像。
為什麼答案是 B
MIP 沿投影路徑取最大 CT/訊號值，使高密度血管亮白突出，正符合圖示腦血管重建外觀。
載入中…
完整詳解
Pro · 無限重點 圖中顱內血管以高亮度白色顯影、背景腦組織保留低訊號，為典型 MIP（最大強度投影）腦血管影像。
1. 觀察影像特徵：軸向視野中血管呈亮白且互相重疊，無立體陰影、無表面渲染。
2. MIP 原理：沿投影方向取每條射線上 voxel 的最大值，故對比劑充填的血管（高 CT 值）會被保留，其餘組織被壓抑。
3. 此圖明顯為 CTA/MRA 的血管重建，血管彼此交疊但無深度遮蔽 → 符合 MIP 特徵。
4. 排除：MPR 為任意切面之 2D 重組，仍呈軟組織灰階；SSD 顯示帶陰影的表面殼；VR 具透明度與彩色立體感。
5. 故選 (B) MIP。
逐選項分析
✕
MPR 只是把軸向資料重組為冠狀/矢狀/斜面 2D 切面，仍保留組織灰階，非血管投影。
✓ 正確
MIP 沿投影路徑取最大 CT/訊號值，使高密度血管亮白突出，正符合圖示腦血管重建外觀。
✕
SSD 以閾值取出表面並加陰影，會呈現具光影立體感的殼狀結構，與本圖透視血管疊影不符。
✕
VR 以不透明度傳遞函數產生彩色半透明立體影像，本圖為灰階 2D 投影，無 VR 特徵。
常見 3D 影像重建技術比較
| 技術 | 原理 | 影像特徵與用途 |
|---|
| MPR | 將體積資料重新切面（軸/冠/矢/斜） | 2D 灰階切面，用於多角度觀察解剖 |
| MIP | 沿投影線取最大強度 voxel | 高密度結構（血管、骨）特別亮，CTA/MRA 首選 |
| MinIP | 沿投影線取最小強度 voxel | 顯示低密度結構如氣管、肺、膽道 |
| SSD | 以閾值擷取表面並加光影渲染 | 立體殼狀，骨骼/器官表面顯示 |
| VR | 以不透明度與色彩傳遞函數合成 | 彩色半透明立體，整體解剖關係呈現 |
易把『血管亮白的腦部影像』誤認為 VR；關鍵在於本圖為灰階且無立體光影，僅是亮度最大值投影，屬 MIP 而非 VR。
