專技高考-醫事放射師放射線器材學（包括磁振學與超音波學）114 年第 50 題單選題

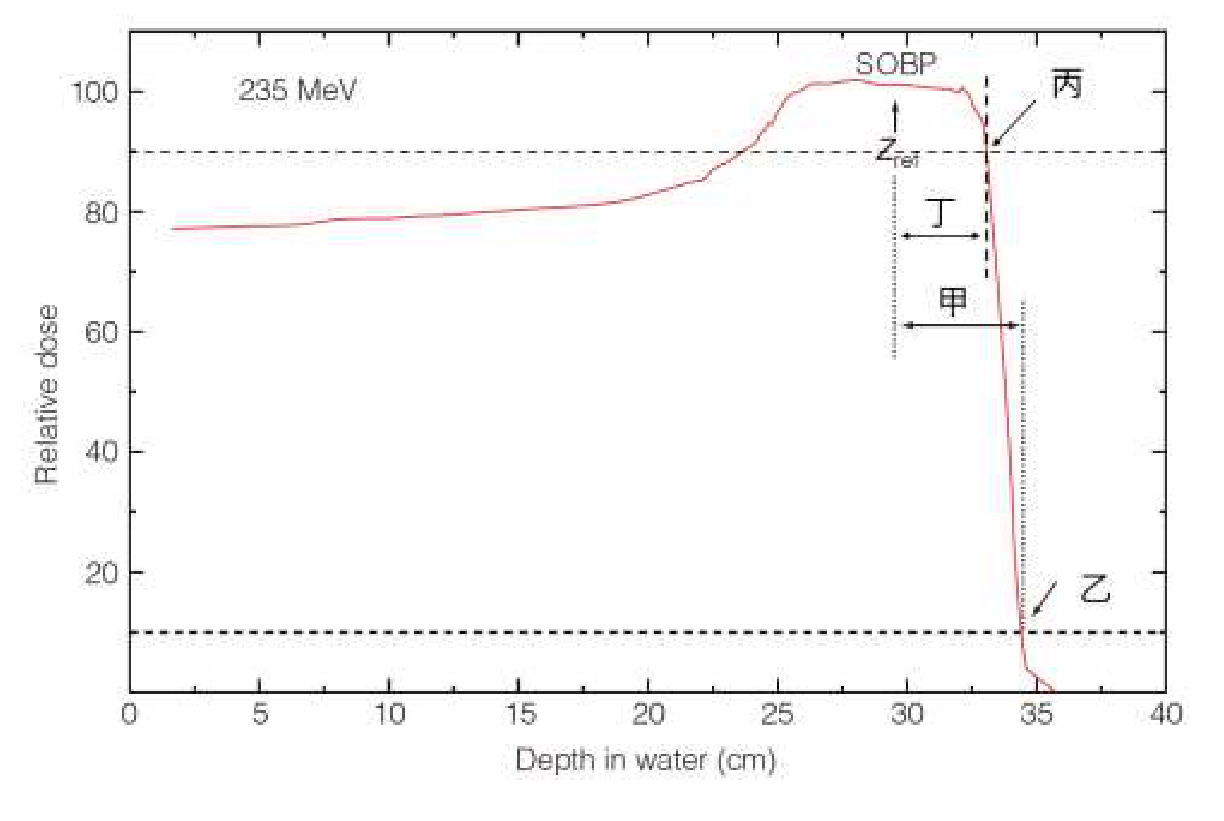

如圖所示為 235 MeV 質子射束的 SOBP 百分深度劑量圖，圖中關於射程甲、乙、丙、丁的描述，下列何者正確？
A甲：residual range（Rres），乙：practical range（Rp），丙：distal R90正確答案
B乙：practical range（Rp），丙：distal R90，丁：residual range（Rres）
C甲：residual range（Rres），乙：distal R90；丙：practical range（Rp）
D乙：residual range（Rres），丙：distal R90，丁：practical range（Rp）
A正確答案
SOBP質子射束深度劑量圖中，甲=Rres（殘餘射程）、乙=Rp（實際射程，~10%劑量遠端外推交點）、丙=distal R90（遠端90%劑量深度），丁=Zref（參考深度）。
為什麼答案是 A
圖中甲箭頭從Zref指向SOBP遠端（約33cm處），代表殘餘射程Rres；乙箭頭延伸至劑量降至~10%的外推實際射程Rp（約34-35cm）；丙標示在遠端下降段與90%劑量水平線（上方虛線）的交點，即distal R90（約33cm）。三者定義完全吻合圖示位置。
載入中…
完整詳解
Pro · 無限重點 SOBP質子射束深度劑量圖中，甲=Rres（殘餘射程）、乙=Rp（實際射程，~10%劑量遠端外推交點）、丙=distal R90（遠端90%劑量深度），丁=Zref（參考深度）。
看圖：丙標在SOBP遠端下降段90%劑量處→distal R90；乙標在更深10%劑量外推→Rp；甲是從Zref到遠端某點的距離→Rres。對應選項A完全符合。
逐選項分析
A✓ 正確
圖中甲箭頭從Zref指向SOBP遠端（約33cm處），代表殘餘射程Rres；乙箭頭延伸至劑量降至~10%的外推實際射程Rp（約34-35cm）；丙標示在遠端下降段與90%劑量水平線（上方虛線）的交點，即distal R90（約33cm）。三者定義完全吻合圖示位置。
B✕ 陷阱
選項B雖將乙對應為Rp、丙對應為distal R90，但將丁對應為Rres；圖中丁是SOBP平坦區內用於劑量校正的參考深度Zref，並非殘餘射程。且本題正確對應為甲=Rres、乙=Rp、丙=distal R90，故B錯誤。
C✕
選項C將乙描述為distal R90，丙描述為Rp，但圖中乙的箭頭延伸更深（超過distal R90位置）指向實際射程Rp，丙才是與90%劑量線相交的distal R90，順序顛倒。
D✕
選項D將乙描述為Rres，但圖中乙箭頭顯示的是從SOBP平臺延伸至遠端10%外推處的較長距離，符合Rp定義；丁（Zref）並非Rp，描述完全錯誤。
質子射束SOBP射程參數對照表
| 符號 | 中文名稱 | 英文名稱 | 定義（圖中位置） |
|---|
| 甲 | 殘餘射程 | Residual Range (Rres) | Zref至遠端下降段的距離，約從參考點至SOBP末端 |
| 乙 | 實際射程 | Practical Range (Rp) | 遠端劑量降至最大劑量10%處切線外推至零劑量的深度（最深） |
| 丙 | 遠端90%射程 | Distal R90 | SOBP遠端下降段劑量等於最大劑量90%處的深度（上虛線交點） |
| 丁 | 參考深度 | Zref | SOBP平坦區內用於劑量校正的參考深度點 |
考生常將Zref（參考深度丁）誤認為Rres，或將乙（Rp）與丙（distal R90）對調。關鍵是：丙在上方90%虛線與曲線的交點，乙則更深延伸至10%外推處；甲是從丁（Zref）出發量到SOBP末端的距離（殘餘射程），並非絕對深度值。
