專技高考-醫事放射師放射線診斷原理與技術學107 年第 44 題單選題

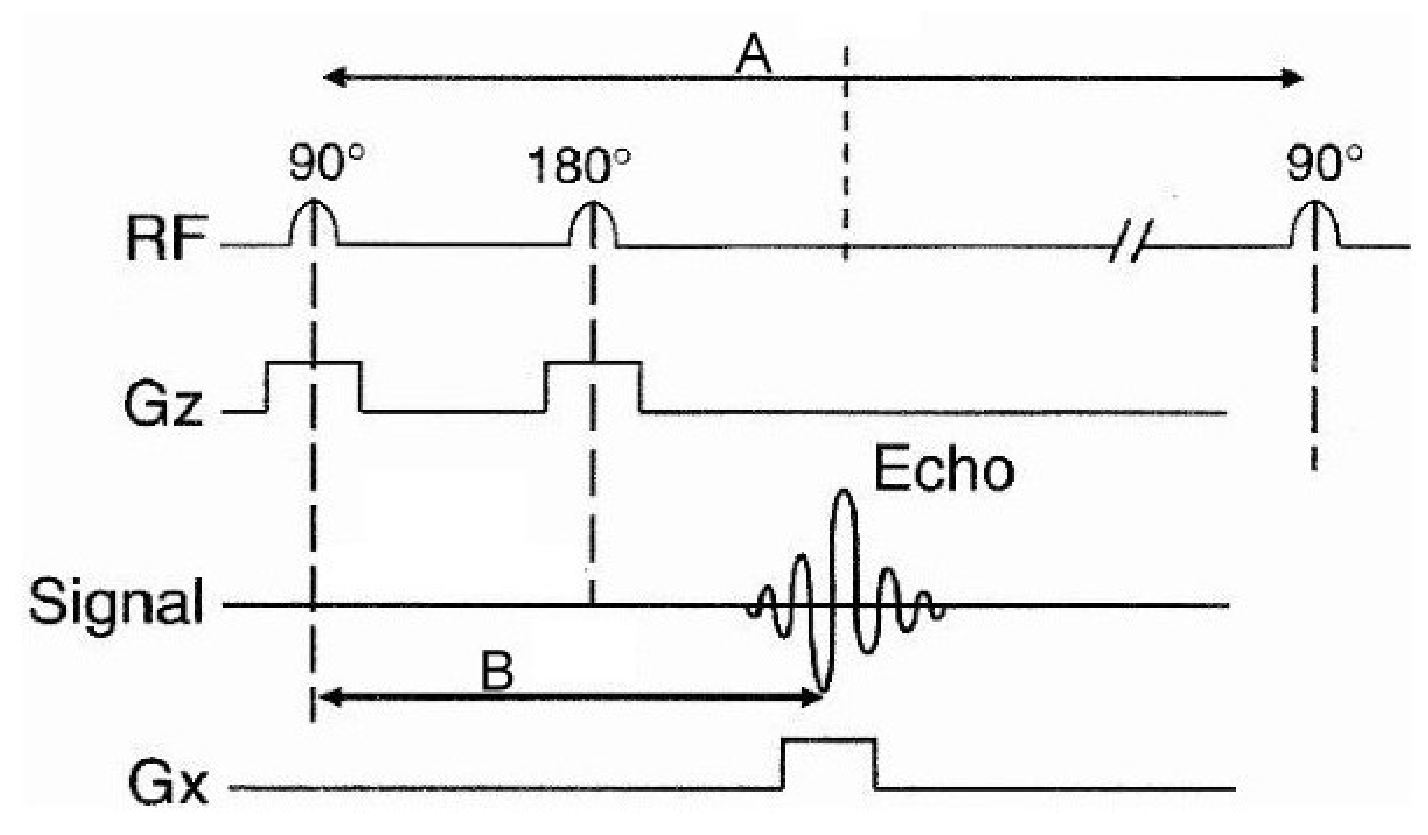

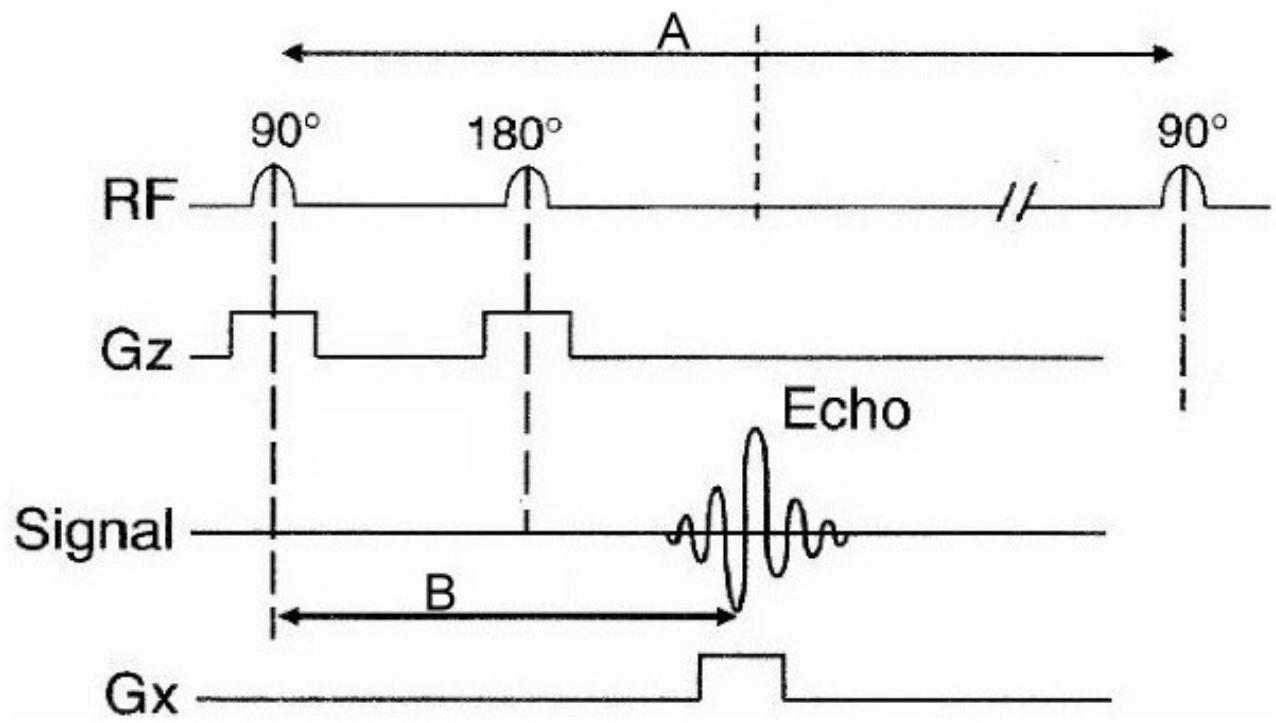

下圖為MRI的脈衝波序簡圖，下列有關圖中A及B的敘述何者正確？
AA為TR，B為TE正確答案
BA為T1，B為T2
CA為TR，B為TI
DA為TE1，B為TE2
A正確答案
MRI脈衝波序圖中，A標示兩個90°脈衝之間的完整週期=TR；B標示90°脈衝到Echo中心的時間=TE
為什麼答案是 A
圖中A的雙向箭頭橫跨從第一個90°脈衝到下一個90°脈衝的完整時間段，這就是TR（Repetition Time，重複時間）；B的箭頭從第一個90°脈衝延伸到Signal軌道上的Echo訊號中心位置，這就是TE（Echo Time，迴波時間）。定義完全吻合。
載入中…
完整詳解
Pro · 無限重點 MRI脈衝波序圖中，A標示兩個90°脈衝之間的完整週期=TR；B標示90°脈衝到Echo中心的時間=TE
看圖：A箭頭橫跨兩個90°RF脈衝之間的全距=TR（重複時間）；B箭頭從第一個90°到Echo峰值=TE（迴波時間），直接對應選項A
逐選項分析
A✓ 正確
圖中A的雙向箭頭橫跨從第一個90°脈衝到下一個90°脈衝的完整時間段，這就是TR（Repetition Time，重複時間）；B的箭頭從第一個90°脈衝延伸到Signal軌道上的Echo訊號中心位置，這就是TE（Echo Time，迴波時間）。定義完全吻合。
B✕ 陷阱
T1和T2是組織的縱向/橫向弛豫時間常數，是組織本身的物理特性參數，不是脈衝序列時間參數，不會標示在脈衝波序的時間軸上。
C✕
TI（Inversion Time，反轉時間）是STIR或IR序列中180°反轉脈衝到後續90°激發脈衝之間的時間。本圖為自旋迴波（Spin Echo）序列，B箭頭指向的是Echo中心，非TI的定義位置。
D✕
TE1/TE2是多迴波（Multi-Echo）序列中第一個和第二個Echo的時間，本圖中只出現一個Echo訊號，且A、B的箭頭位置與多迴波定義完全不符。
MRI脈衝序列關鍵時間參數對照
| 參數 | 全名 | 定義 | 圖中對應 |
|---|
| TR | Repetition Time 重複時間 | 相鄰兩次激發90°脈衝之間的時間間隔 | 圖中A（兩個90°脈衝之間） |
| TE | Echo Time 迴波時間 | 90°激發脈衝到接收Echo訊號中心的時間 | 圖中B（90°脈衝到Echo峰值） |
| TI | Inversion Time 反轉時間 | 180°反轉脈衝到90°激發脈衝之間的時間（IR序列專用） | 本圖無此參數 |
| T1 | 縱向弛豫時間 | 組織縱向磁化恢復至63%所需時間（組織特性） | 非序列時間參數 |
| T2 | 橫向弛豫時間 | 組織橫向磁化衰減至37%所需時間（組織特性） | 非序列時間參數 |
選項B將「T1、T2」（組織弛豫時間常數）與「TR、TE」（脈衝序列時間參數）混淆，這是最常見陷阱。T1/T2是組織本身的物理特性，不會出現在脈衝時序圖的時間箭頭上；TR/TE才是操作者設定的序列參數。考生務必區分「組織特性參數」與「序列操作參數」。
