專技高考-醫事放射師放射線診斷原理與技術學107 年第 64 題單選題

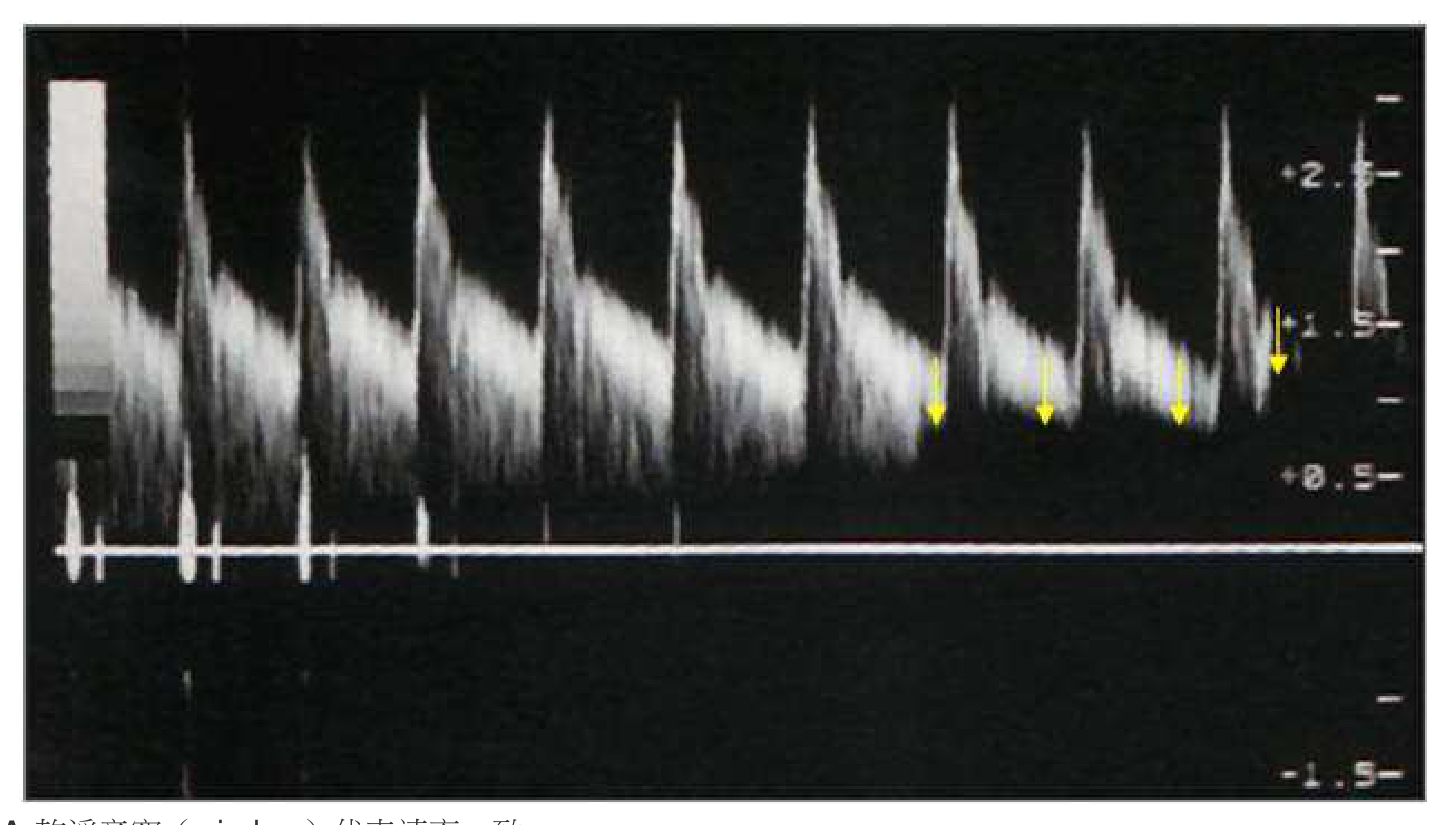

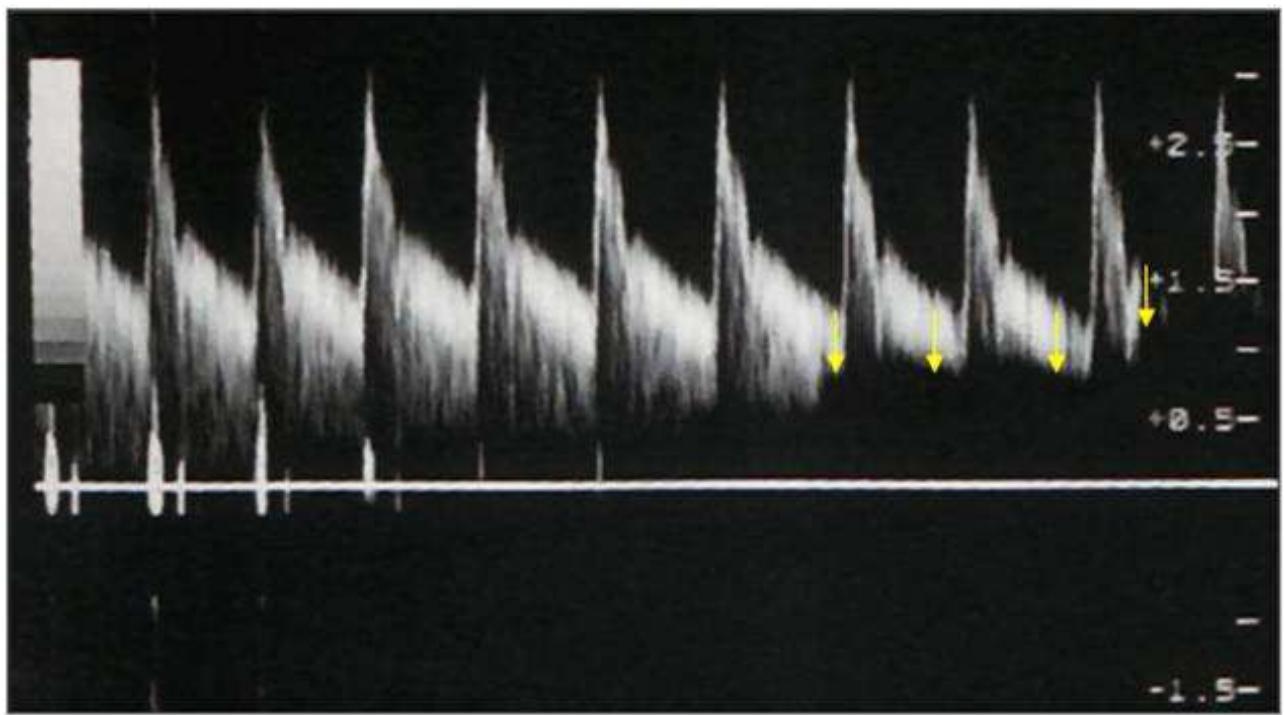

下圖為頸動脈之都卜勒頻譜，箭號所指為何？
A乾淨音窗（window）代表速率一致
Bwall filter太高正確答案
Caliasing effect
Dtwinkling effect
B正確答案
頸動脈都卜勒頻譜中，箭號指向頻譜基線附近的低速訊號被截除，這是wall filter設定過高造成低速血流訊號消失的典型表現。
為什麼答案是 B
圖中黃色箭號指向頻譜波形底部靠近基線的區域，該區低速訊號明顯被截除而呈空白，這是wall filter（牆濾波器）設定過高、將低速血流訊號一併濾除的典型影像表現。
載入中…
完整詳解
Pro · 無限重點 頸動脈都卜勒頻譜中，箭號指向頻譜基線附近的低速訊號被截除，這是wall filter設定過高造成低速血流訊號消失的典型表現。
看圖重點：箭號指向頻譜波形底部靠近基線處，該區域訊號明顯缺失/被截除→低速訊號遭濾除→wall filter太高。
逐選項分析
A✕ 陷阱
乾淨音窗（clean window）出現在頻譜收縮期波形內部中央區域，代表血流速率均一（層流），而非箭號所指的基線附近訊號缺失位置，兩者位置不同。
B✓ 正確
圖中黃色箭號指向頻譜波形底部靠近基線的區域，該區低速訊號明顯被截除而呈空白，這是wall filter（牆濾波器）設定過高、將低速血流訊號一併濾除的典型影像表現。
C✕ 陷阱
Aliasing effect（折疊偽影）表現為頻譜峰值超過Nyquist極限後被截斷並「折疊」至反向基線另一側，圖中頻譜頂端無折疊翻轉現象，故不符合。
D✕
Twinkling effect（閃爍偽影）見於彩色都卜勒，表現為強反射體（如結石）後方出現快速交替的紅藍色彩訊號，與本題頻譜圖無關。
都卜勒頻譜常見異常表現比較
| 表現名稱 | 圖像特徵 | 發生原因 | 調整方式 |
|---|
| Wall filter過高 | 基線附近低速訊號被截除呈空白帶 | Wall filter設定值過大 | 降低wall filter設定值 |
| Aliasing effect | 頻譜頂端被截斷並翻折至反向 | PRF/scale設定過低，超過Nyquist極限 | 提高PRF或降低探頭頻率 |
| 乾淨音窗 | 收縮期波峰內部中心區域無訊號（透亮） | 層流血流速率均一，無渦流 | 正常現象，不需調整 |
| Twinkling effect | 彩色都卜勒強反射體後方紅藍交替閃爍 | 彩色都卜勒偽影，常見於結石 | 辨識用，非頻譜表現 |
考生容易將基線附近「空白區域」誤認為「乾淨音窗」，但乾淨音窗位於收縮期波峰內部中央（代表層流），而wall filter過高造成的空白位於頻譜波形底部緊鄰基線處，兩者位置與意義完全不同，務必區分。
