專技高考-醫事放射師放射線診斷原理與技術學106 年第 61 題單選題

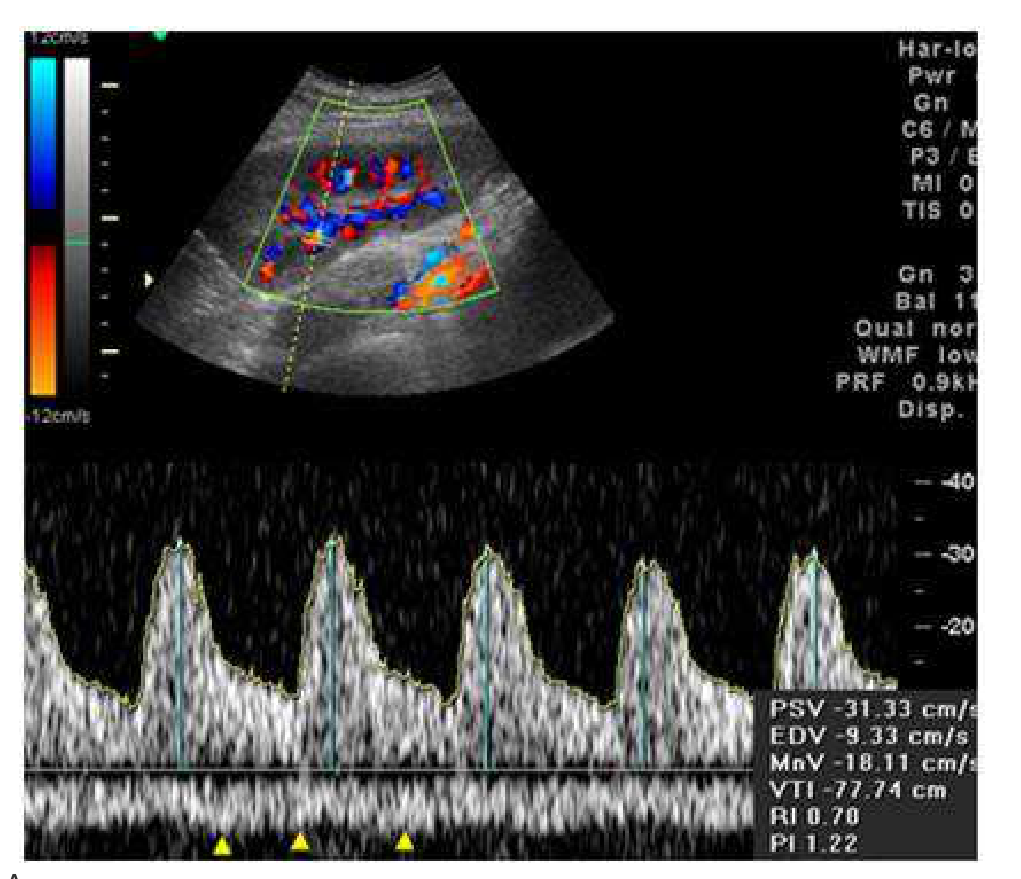

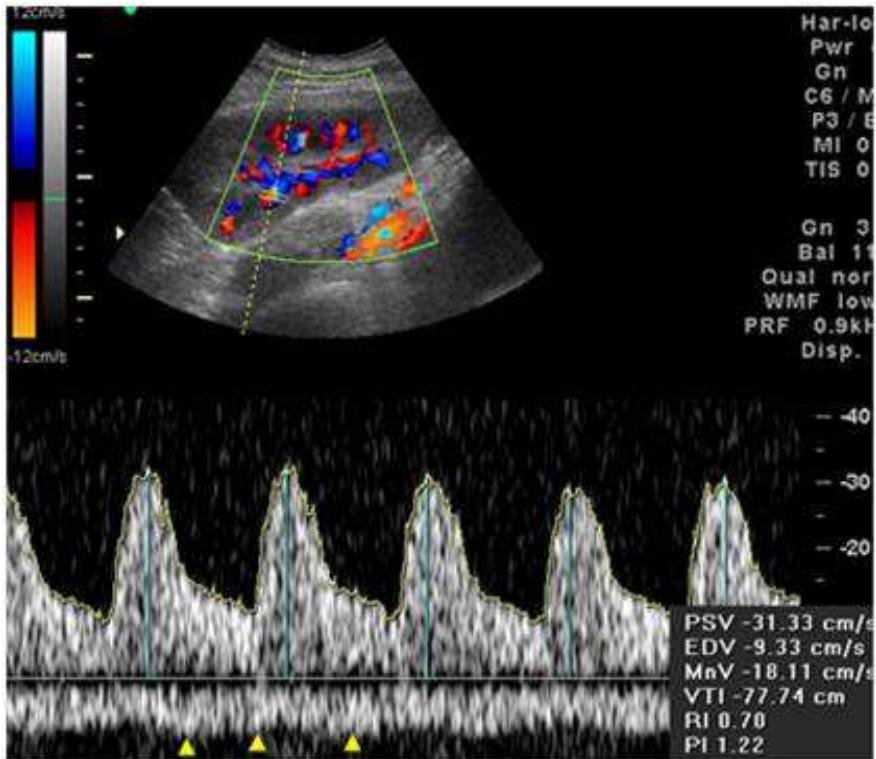

下圖為移植腎之彩色都卜勒超音波圖，下方黃色箭頭所指之頻譜為何？
Amirror image artifact
Baliasing artifact
C正常之腎葉間靜脈（interlobar vein）正確答案
D正常之腎節動脈（segmental artery）
C正確答案
移植腎彩色都卜勒超音波中，黃色箭頭所指為基線下方的低速、連續性頻譜，符合靜脈血流特徵，對應正常腎葉間靜脈（interlobar vein）。
為什麼答案是 C
圖中下方黃色箭頭所指為基線下方平坦、低速、連續性的波形，無明顯搏動峰值，代表遠離探頭的靜脈血流。對照數值（PSV -31.33, EDV -9.33, RI 0.70, PI 1.22均屬上方動脈頻譜），箭頭下方的平滑低速訊號符合正常腎葉間靜脈（interlobar vein）之靜脈血流頻譜特徵。
載入中…
完整詳解
Pro · 無限重點 移植腎彩色都卜勒超音波中，黃色箭頭所指為基線下方的低速、連續性頻譜，符合靜脈血流特徵，對應正常腎葉間靜脈（interlobar vein）。
黃色箭頭指向基線下方的低振幅、連續低速波形（EDV維持），無搏動性高峰=靜脈；位置在interlobar層級=選C。
逐選項分析
A✕ 陷阱
Mirror image artifact為鏡像偽影，出現在強反射界面兩側，波形對稱出現於基線上下，圖中下方黃色箭頭處波形平滑連續，不符合鏡像偽影的鏡射對稱特徵。
B✕ 陷阱
Aliasing artifact（折疊偽影）發生於高速血流超過PRF上限，頻譜頂端被截斷並翻轉至基線另一側。圖中黃色箭頭頻譜為低速連續波形，PSV僅約31 cm/s，PRF=0.9 kHz，不符合aliasing特徵。
C✓ 正確
圖中下方黃色箭頭所指為基線下方平坦、低速、連續性的波形，無明顯搏動峰值，代表遠離探頭的靜脈血流。對照數值（PSV -31.33, EDV -9.33, RI 0.70, PI 1.22均屬上方動脈頻譜），箭頭下方的平滑低速訊號符合正常腎葉間靜脈（interlobar vein）之靜脈血流頻譜特徵。
D✕
腎節動脈（segmental artery）應呈現明顯搏動性頻譜，有高PSV收縮峰與舒張期血流，RI/PI可量測。圖中主要動脈頻譜已在基線上方顯示（PSV -31.33 cm/s等），黃色箭頭下方波形無搏動性，不符合動脈特徵。
腎臟都卜勒超音波：動脈 vs 靜脈頻譜比較
| 特徵 | 腎動脈（含節動脈/葉間動脈） | 腎靜脈（含葉間靜脈） |
|---|
| 波形外觀 | 搏動性，有明顯收縮峰 | 低速、平坦、連續 |
| RI測量 | 可測，正常<0.70 | 不適用 |
| PI測量 | 可測，正常<1.0~1.2 | 不適用 |
| 頻譜位置（移植腎） | 基線上方（朝探頭） | 基線下方（遠離探頭） |
| 典型速度範圍 | PSV 20~80 cm/s | <10~15 cm/s |
| 本題圖中對應 | 上方搏動性波形（已標記數值） | 黃色箭頭所指平坦低速波形 |
考生容易將基線下方低速波形誤判為mirror image artifact或aliasing artifact。關鍵區分：靜脈頻譜為低速連續、無截斷翻轉；aliasing有頻譜截頂現象；mirror image需有強反射界面且對稱出現。本題圖中黃色箭頭波形平滑無截斷，屬正常靜脈血流而非偽影。
