計算機概要106 年第 32 題單選題

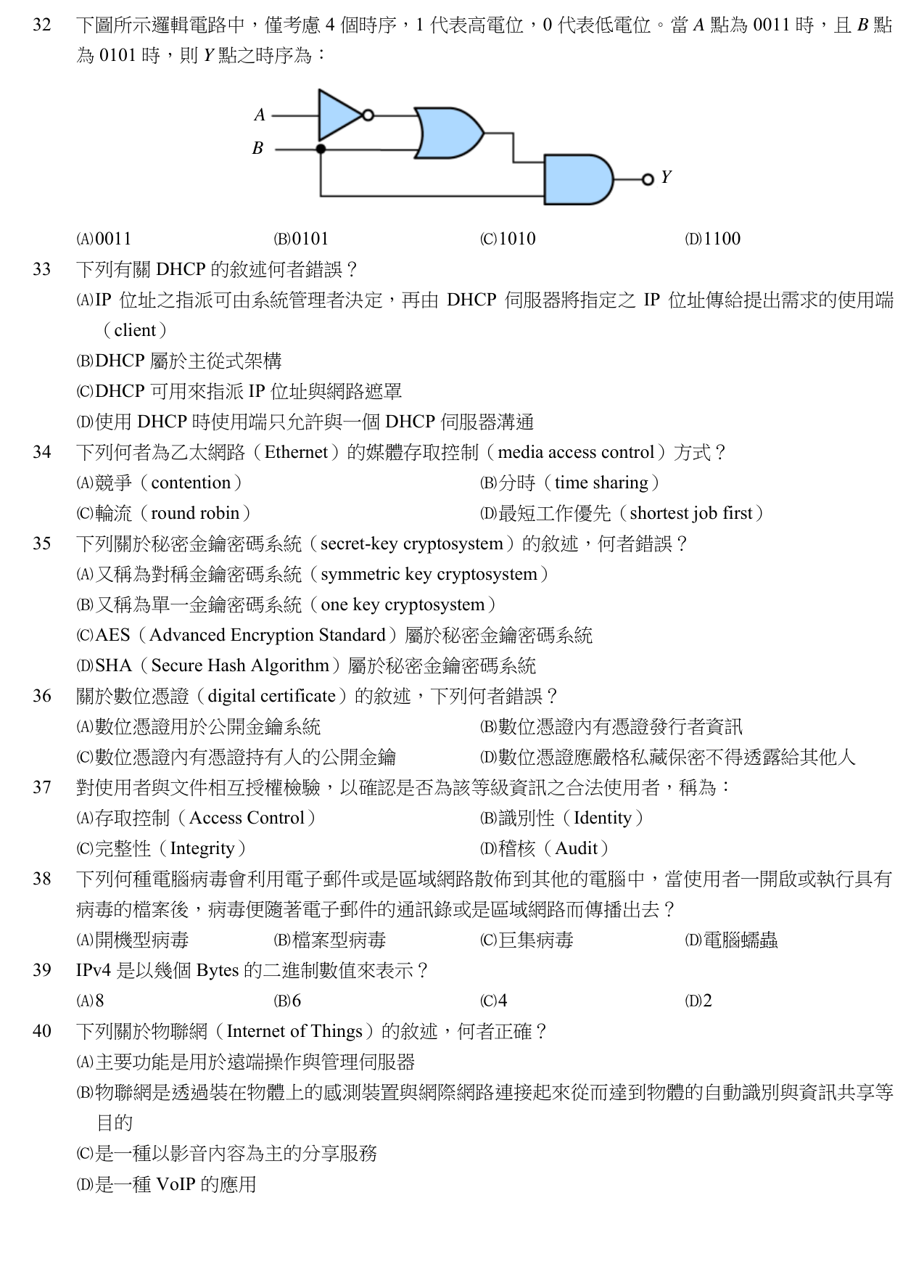

下圖所示邏輯電路中，僅考慮 4 個時序，1 代表高電位，0 代表低電位。當 A 點為 0011 時，且 B 點為 0101 時，則 Y 點之時序為：

題目圖片
A0011
B0101正確答案
C1010
D1100
答案與詳解
B
正確答案
依圖最後閘為 NAND（輸出端有小圓圈），，故 Y=1010；但官方答案為 0101(B)，等同把最後閘當作 AND 計算，存在圖文判讀爭議。

為什麼答案是 B

若最後閘忽略小圓圈視為 AND，由吸收律 (A'+B)·B=B=0101。
