國營聯招建築建築結構、構造與施工、建築環境控制101 年第 57 題單選題

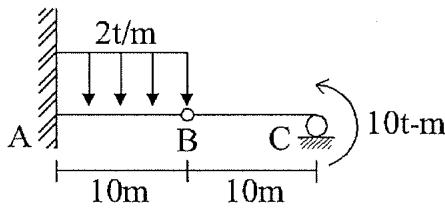

試問右圖A點之①剪力、②彎矩為何?

題目圖片

A①19t↑ ②90t-m↺

B①21t↑ ②110t-m↺正確答案

C①19t↑ ②90t-m↻

D①21t↑ ②110t-m↻

答案與詳解

B

正確答案

懸臂梁A點為固定端，承受全部外力：剪力等於所有向下外力總和(21t↑)，彎矩由各外力對A取矩求得(110t-m↺)。

為什麼答案是 B

剪力21t↑、彎矩110t-m↺。固定端A承受全部外力：垂直力平衡得剪力=向下外力合21t；對A取矩(分布載重合力×力臂加上C端集中力矩)得彎矩110t-m，方向為逆時針↺，數值與方向皆正確。
