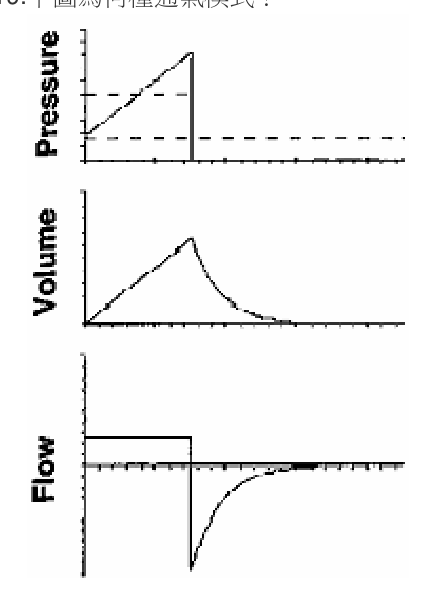

下圖為何種通氣模式？ (A) 壓力控制型通氣（pressure-controlled ventilation） (B) 容積控制型通氣（volume-controlled ventilation） (C) 壓力支持型通氣（pressure support ventilation） (D) 容積保證壓力支持型通氣（volume-assured pressure support ventilation）

正確答案為 B。圖中Flow波形呈方波（恆定流量）、Pressure線性上升、Volume呈梯形峰值，三者組合為容積控制型通氣(VCV)的典型特徵。 (A) 【PCV波形辨識】壓力控制型通氣(PCV)的特徵是Pressure呈方波（固定目標壓力平台），Flow呈遞減波（decelerating flow），Volume呈弧形上升後平坦。圖中Pressure線性上升而非方波，Flow為方波而非遞減波，不符合PCV特徵。 (B) 【VCV波形辨識】圖中三項均符合VCV：①Flow圖顯示吸氣期呈完美方波（恆定流量），吸氣結束後急速反向下降；②Pressure圖呈線性斜坡上升（因固定流量送氣，壓力隨肺順應性持續累積），高於PEEP（下方虛線）最終達到峰值壓（上方虛線）；③Volume圖呈典型梯形/山形，先線性上升達峰值後緩慢下降呼出。三波形完整吻合VCV。

專技高考-呼吸治療師呼吸器原理及應用106 年第 19 題單選題考點：PCV波形辨識考點：VCV波形辨識

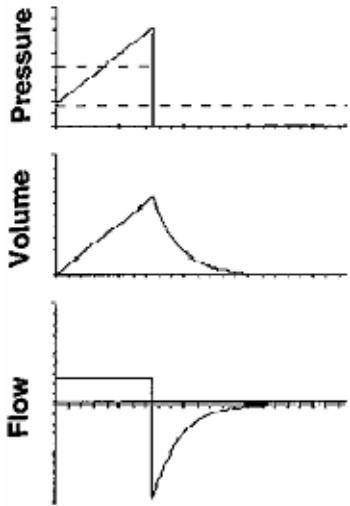

下圖為何種通氣模式？

A壓力控制型通氣（pressure-controlled ventilation）

B容積控制型通氣（volume-controlled ventilation）正確答案

C壓力支持型通氣（pressure support ventilation）

D容積保證壓力支持型通氣（volume-assured pressure support ventilation）

答案與詳解

正確答案

圖中Flow波形呈方波（恆定流量）、Pressure線性上升、Volume呈梯形峰值，三者組合為容積控制型通氣(VCV)的典型特徵。

逐選項解析

A壓力控制型通氣（pressure-controlled ventilation）PCV波形辨識✕ 易錯陷阱

壓力控制型通氣(PCV)的特徵是Pressure呈方波（固定目標壓力平台），Flow呈遞減波（decelerating flow），Volume呈弧形上升後平坦。圖中Pressure線性上升而非方波，Flow為方波而非遞減波，不符合PCV特徵。

B容積控制型通氣（volume-controlled ventilation）VCV波形辨識✓ 正確

圖中三項均符合VCV：①Flow圖顯示吸氣期呈完美方波（恆定流量），吸氣結束後急速反向下降；②Pressure圖呈線性斜坡上升（因固定流量送氣，壓力隨肺順應性持續累積），高於PEEP（下方虛線）最終達到峰值壓（上方虛線）；③Volume圖呈典型梯形/山形，先線性上升達峰值後緩慢下降呼出。三波形完整吻合VCV。

C壓力支持型通氣（pressure support ventilation）✕ 錯誤

D容積保證壓力支持型通氣（volume-assured pressure support ventilation）✕ 錯誤
