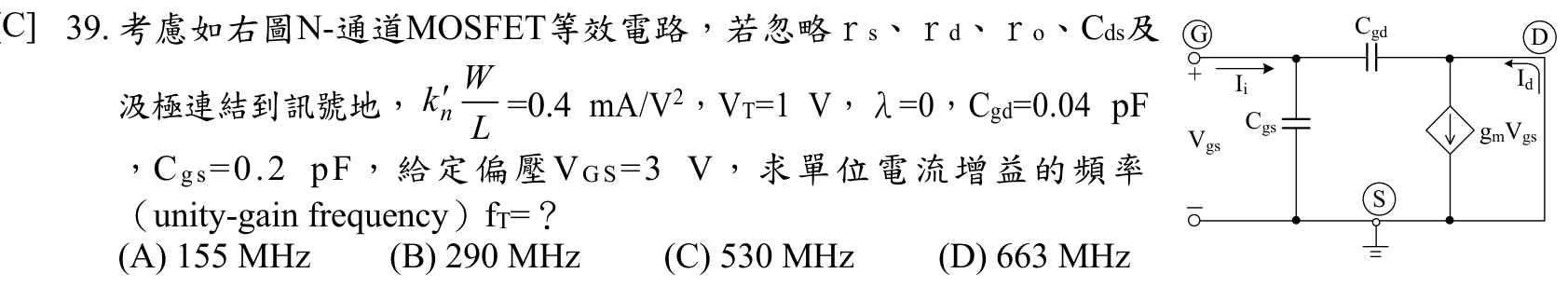

考慮如右圖N-通道MOSFET等效電路，若忽略rs、rd、ro、Cds及汲極連結到訊號地，kn(W/L)=0.4 mA/V²，VT=1 V，λ=0，Cgd=0.04 pF，Cgs=0.2 pF，給定偏壓VGS=3 V，求單位電流增益的頻率（unity-gain frequency）fT=？
A155 MHz
B290 MHz
C530 MHz正確答案
D663 MHz
答案與詳解
為什麼答案是 C
gm=k'n(W/L)×(VGS-VT)=0.4mA/V²×(3-1)V=0.8 mA/V；fT=0.8×10⁻³/[2π×(0.2+0.04)×10⁻¹²]≈530 MHz，正確答案。
考點：gm計算錯誤考點：電容倍數錯誤考點：unity-gain頻率公式考點：忽略Cgd錯誤
