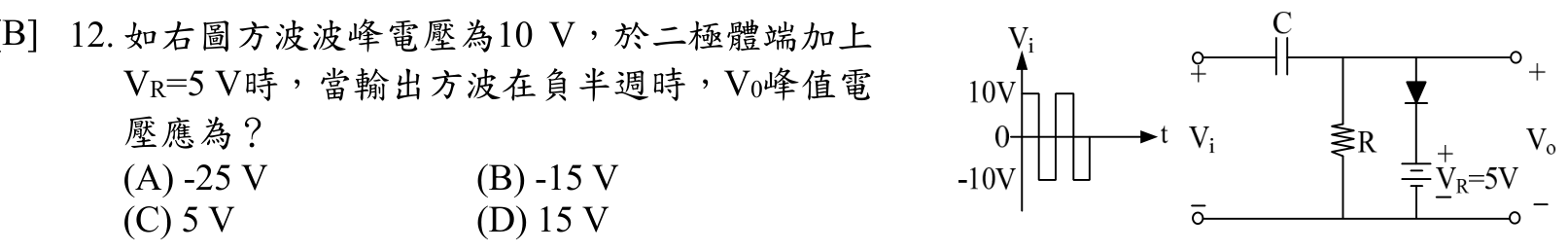

如右圖方波波峰電壓為 ，於二極體端加上 時，當輸出方波在負半週時， 峰值電壓應為？
A-25 V
B-15 V正確答案
C5 V
D15 V
答案與詳解
逐選項解析
A-25 V極性誤算✕ 易錯陷阱
誤將輸入電壓與參考電壓以錯誤極性相加，或誤算為 -10V + (-15V) 等錯誤組合，導致得出 -25V 的錯誤結果。
B-15 V截波電路計算✓ 正確
負半週時輸入為 -10V，參考電壓 VR=5V 使二極體截止或改變迴路電位，輸出端電壓為輸入與參考電壓之代數和 -10V-5V=-15V。
C5 V✕ 易錯陷阱
D15 V✕ 易錯陷阱
