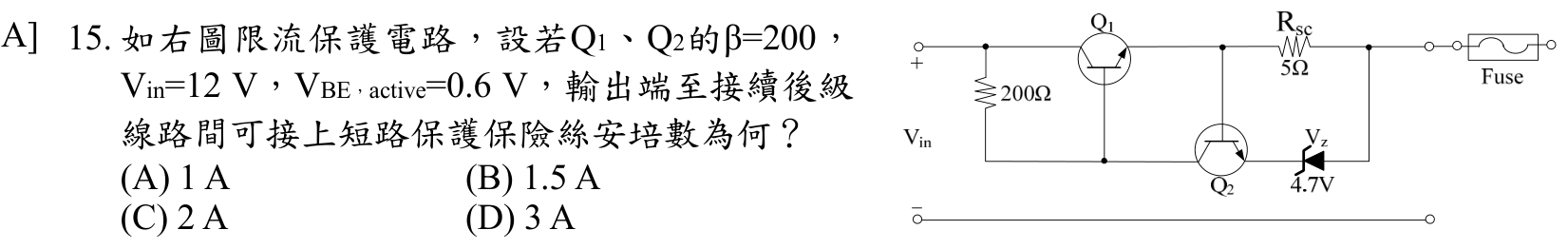

如右圖限流保護電路，設若Q1、Q2的β=200，Vin=12 V，VBE，active=0.6 V，輸出端至接續後級線路間可接上短路保護保險絲安培數為何？

正確。當輸出電流增大使感測電阻Rsc上的壓降達到Q2的導通電壓VBE,active=0.6 V時，Q2開始導通，把Q1的基極電流分流走，使Q1輸出電流不再增加，達成限流。由 I_limit = VBE / Rsc = 0.6 / 0.6 = 1 A，保險絲選1A可在短路時先行熔斷保護後級，與限流動作點一致。
