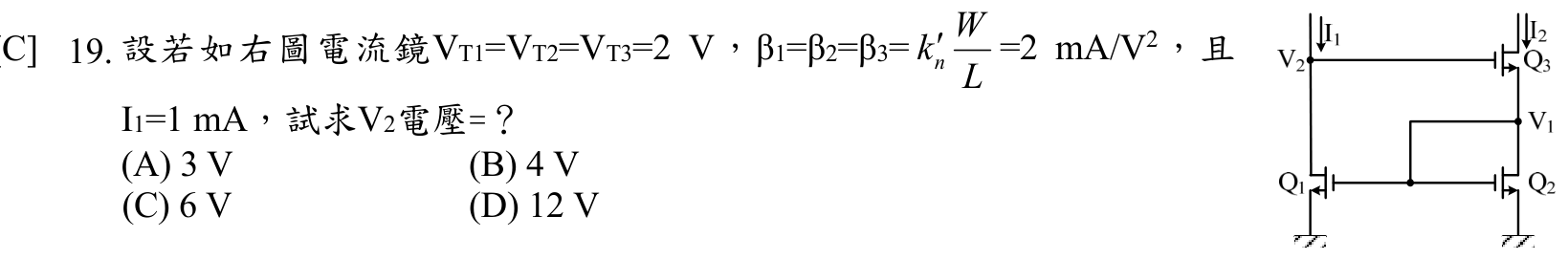

設若如右圖電流鏡VT1=VT2=VT3=2 V，β1=β2=β3=kn(W/L)=2 mA/V²，且I1=1 mA，試求V2電壓=？
A3 V
B4 V
C6 V正確答案
D12 V
答案與詳解
為什麼答案是 C
由ID=½β(VGS-VT)²，1mA=½×2×(VGS-2)²，解得VGS=3V；V2為Q1與Q2串疊，V2=VGS1+VGS2=3+3=6V
考點：VGS計算錯誤考點：參數代入錯誤考點：電流鏡V2計算考點：公式誤用
載入中…
由ID=½β(VGS-VT)²，1mA=½×2×(VGS-2)²，解得VGS=3V；V2為Q1與Q2串疊，V2=VGS1+VGS2=3+3=6V
