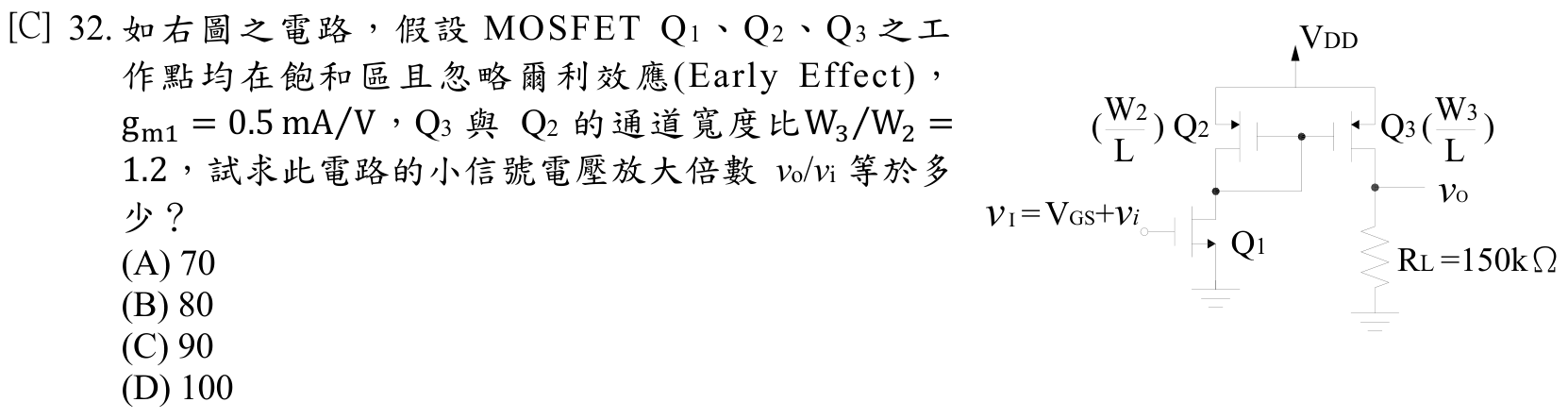

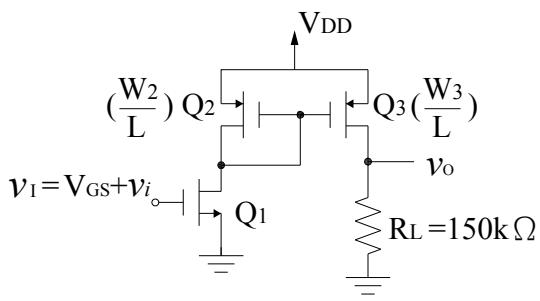

如右圖之電路，假設 MOSFET Q1、Q2、Q3 之工作點均在飽和區且忽略爾利效應(Early Effect)，gm=0.5 mA/V，Q3 與 Q2 的通道寬度比(W/L)Q3/(W/L)Q2=1.2，試求此電路的小信號電壓放大倍數 vo/vi 等於多少？

正確答案。Q1為共源極放大器，輸出節點接Q3(電流鏡輸出端)作主動負載；Q2為二極體連接的參考端，與Q3構成電流鏡，鏡射電流比例為(W/L)Q3/(W/L)Q2=1.2。忽略Early Effect時ro1=ro3→∞，輸出節點僅由RL=150kΩ決定。等效電壓增益公式為 Av=gm1×(W3/W2)×RL=0.5mA/V×1.2×150kΩ=90，故答案為90。
