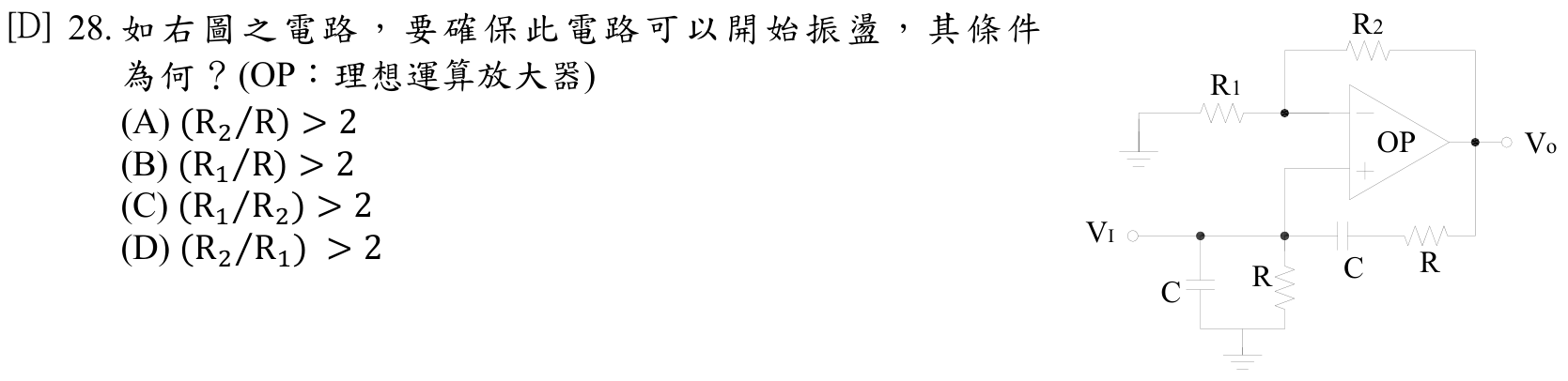

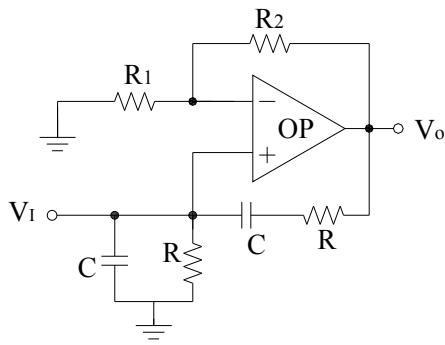

如右圖之電路，要確保此電路可以開始振盪，其條件為何？(OP：理想運算放大器)
A$(R_2/R) > 2$
B$(R_1/R) > 2$
C$(R_1/R_2) > 2$
D$(R_2/R_1) > 2$正確答案
答案與詳解
逐選項解析
A$(R_2/R) > 2$符號定義✕ 易錯陷阱
符號混淆陷阱。題目若將負回授電阻標為 R 而非 R1，此選項才可能成立。但標準文氏橋電路中，決定增益的是 R2 與 R1 之比值，單獨出現 R 且無明確定義時，通常為干擾項或舊版題庫殘留符號。
B$(R_1/R) > 2$增益公式✕ 易錯陷阱
分子分母顛倒陷阱。若誤記公式為 R1/R2 > 2，會錯選此項。實際上 R2 為回授電阻（分子），R1 為接地電阻（分母），增益與 R2 成正比，故必須是 R2 在上。
C$(R_1/R_2) > 2$✕ 錯誤
D$(R_2/R_1) > 2$✓ 正確
