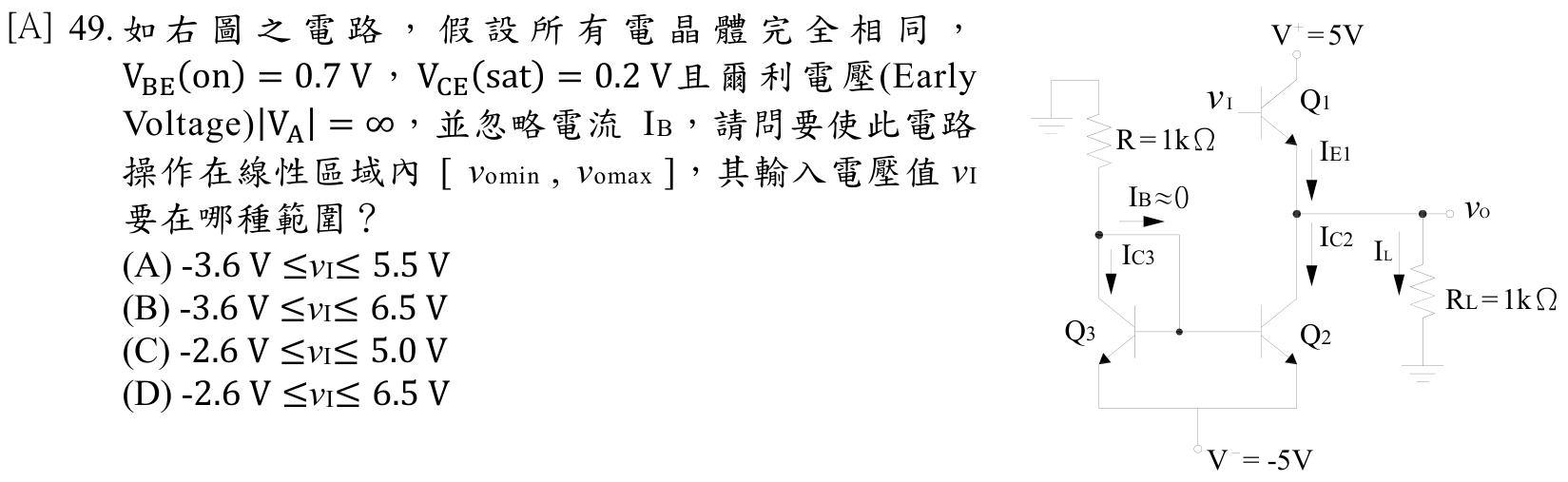

如右圖之電路，假設所有電晶體完全相同，Von = 0.7 V，Vsat = 0.2 V 且爾利電壓(Early Voltage)|V| = ∞，並忽略電流 IB，請問要使此電路操作在線性區域內 [vomin, vomax]，其輸入電壓值 vI 要在哪種範圍？
A-3.6 V ≤ vI ≤ 5.5 V正確答案
B-3.6 V ≤ vI ≤ 6.5 V
C-2.6 V ≤ vI ≤ 5.0 V
D-2.6 V ≤ vI ≤ 6.5 V
答案與詳解
為什麼答案是 A
正解。輸出上限受Q1/Q2臨界飽和限制（vomax=4.8V），輸出下限受Q3臨界飽和限制（vomin=-4.3V）。經VBE偏移換算後，輸入端範圍為-3.6V≤vI≤5.5V，正確涵蓋兩端飽和邊界。
考點：BJT線性區邊界考點：飽和電壓計算誤差考點：多電晶體疊加偏壓考點：邊界條件雙側錯誤
