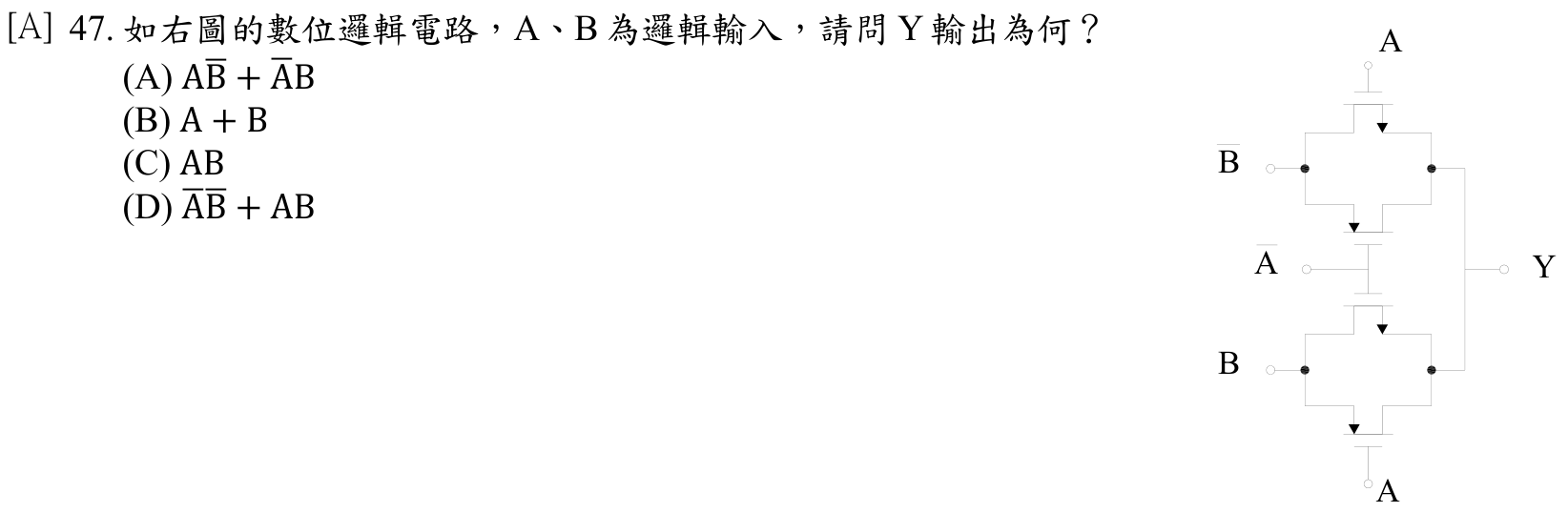

如右圖的數位邏輯電路，A、B 為邏輯輸入，請問 Y 輸出為何？
AAB + AB正確答案
BA + B
CAB
DAB + AB
答案與詳解
為什麼答案是 A

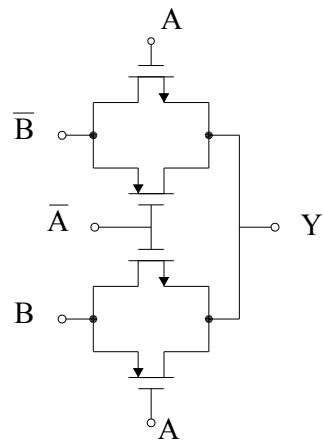

AB̄+ĀB 即 A XOR B，電路上半路徑(A=1,B=0)導通輸出1，下半路徑(A=0,B=1)導通輸出1，其餘為0，完全對應XOR真值表。
考點：XOR邏輯/傳輸閘考點：OR vs XOR混淆考點：AND邏輯誤判考點：XOR vs XNOR顛倒
載入中…
AB̄+ĀB 即 A XOR B，電路上半路徑(A=1,B=0)導通輸出1，下半路徑(A=0,B=1)導通輸出1，其餘為0，完全對應XOR真值表。
