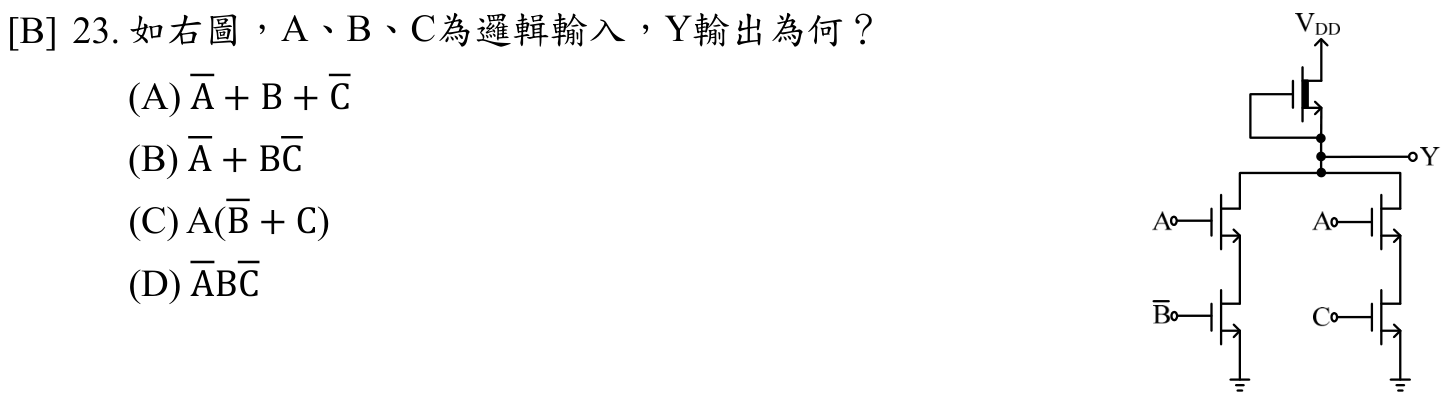

如右圖，A、B、C為邏輯輸入，Y輸出為何？
AA + B + C
BA + BC正確答案
CA(B + C)
DABC
答案與詳解
為什麼答案是 B
NMOS下拉網路下拉條件 F = A·B̄ + A·C = A(B̄+C)。Y為F取補：Y = [A(B̄+C)]′ = A′ + (B̄+C)′ = Ā + (B·C̄) = Ā + BC̄，與PMOS上拉對偶網路結果一致，正確。
考點：OR/AND項混淆考點：CMOS輸出=下拉函數補數考點：下拉函數≠輸出值考點：串聯AND結構誤判
