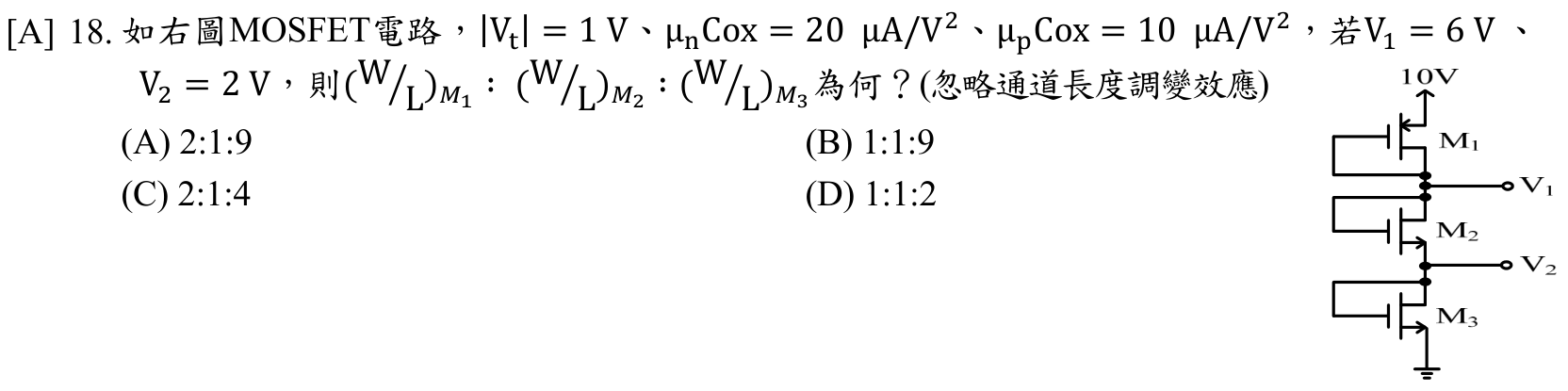

如右圖MOSFET電路，|Vtp| = 1 V、μn Cox = 20 μA/V²、μp Cox = 10 μA/V²，若VDD = 6V、Vbias = 2 V，則 (W/L)₁ ∶ (W/L)₂ ∶ (W/L)₃ 為何？(忽略通道長度調變效應)
A2:1:9正確答案
B1:1:9
C2:1:4
D1:1:2
答案與詳解
逐選項解析
A2:1:9MOSFET電流源比值✓ 正確
正確答案。M1(PMOS)、M2(NMOS)、M3(NMOS)三管電流相等，利用各自的Vov代入飽和電流公式，可得(W/L)₁:(W/L)₂:(W/L)₃ = 2:1:9。
B1:1:9PMOS/NMOS μ差異✕ 易錯陷阱
錯誤。若忘記M1為PMOS且μpCox與μnCox不同(比值2:1)，會誤算M1的(W/L)為1而非2，落入此陷阱。
C2:1:4✕ 易錯陷阱
D1:1:2✕ 錯誤
