經濟部所屬事業機構新進職計算機概論、電子學104 年第 49 題單選題考點：比較器輸出判斷考點：比較器+LED判斷

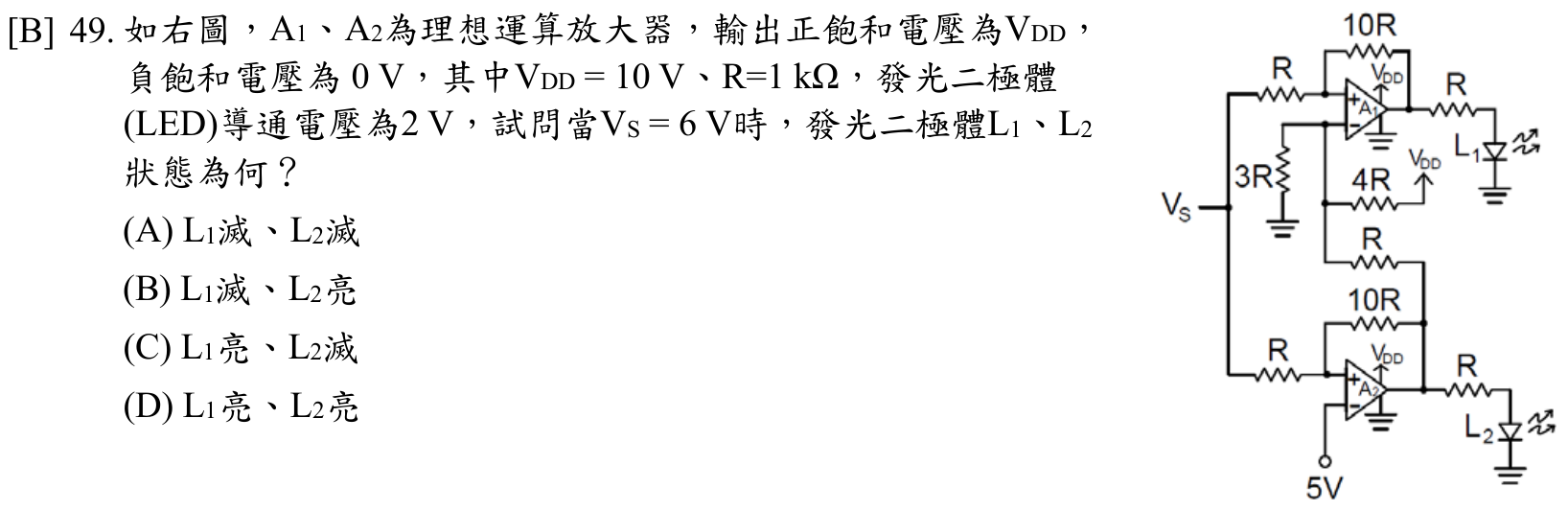

如右圖， $A_{1}$ 、 $A_{2}$ 為理想運算放大器，輸出正飽和電壓為 $V_{D D}$ ，負飽和電壓為0 V，其中 $V_{D D} = 10 V$ 、R=1 kΩ，發光二極體(LED)導通電壓為2 V，試問當 $V_{S} = 6 V$ 時，發光二極體 $L_{1}$ 、 $L_{2}$ 狀態為何？

AL1滅、L2滅

BL1滅、L2亮正確答案

CL1亮、L2滅

DL1亮、L2亮

答案與詳解

正確答案

兩個比較器電路各自判斷VS=6V時的輸出，A1輸出0V→L1滅；A2輸出10V→L2亮

AL1滅、L2滅比較器輸出判斷✕ 錯誤

A1輸出確實為0V使L1滅，但A2輸出為10V，L2兩端有足夠電壓導通發亮，故L2亮非滅

BL1滅、L2亮比較器+LED判斷✓ 正確

A1：V+=(3R/(R+3R))×VS=4.5V，V−=(4R/(R+4R))×VDD=8V，V+<V−故輸出0V，L1滅。A2：V+=5V(接5V)，V−=(R/(R+10R))×VS≈0.545V，V+>V−故輸出10V，輸出端電壓10V，經R串LED接地，10V-2V=8V>0，L2亮

CL1亮、L2滅✕ 易錯陷阱

DL1亮、L2亮✕ 錯誤
