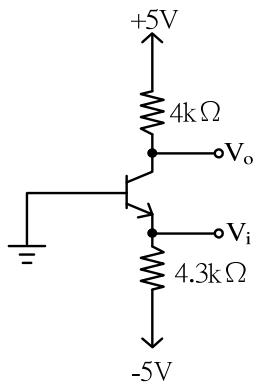

如右圖電晶體在 $25^{\circ}\mathrm{C}$ 時， $\mathrm{V_{BE}} = 0.7 \mathrm{~V}$ ， $\beta = 50$ ， $\mathrm{V_{BE}}$ 對其溫度的變化為 $-2 \mathrm{mV/}^{\circ}\mathrm{C}$ ，在 $125^{\circ}\mathrm{C}$ 時， $\beta = 200$ ，忽略爾利效應(Early Effect)，試算 $125^{\circ}\mathrm{C}$ 時 $\mathrm{V_o}$ 直流偏壓為多少？

正確答案為 B。本題為電子學電晶體偏壓計算，需考慮溫度對 VBE 與 β 的影響，屬純工程計算題，無涉法規。

經濟部所屬事業機計算機概論、電子學104 年第 41 題單選題

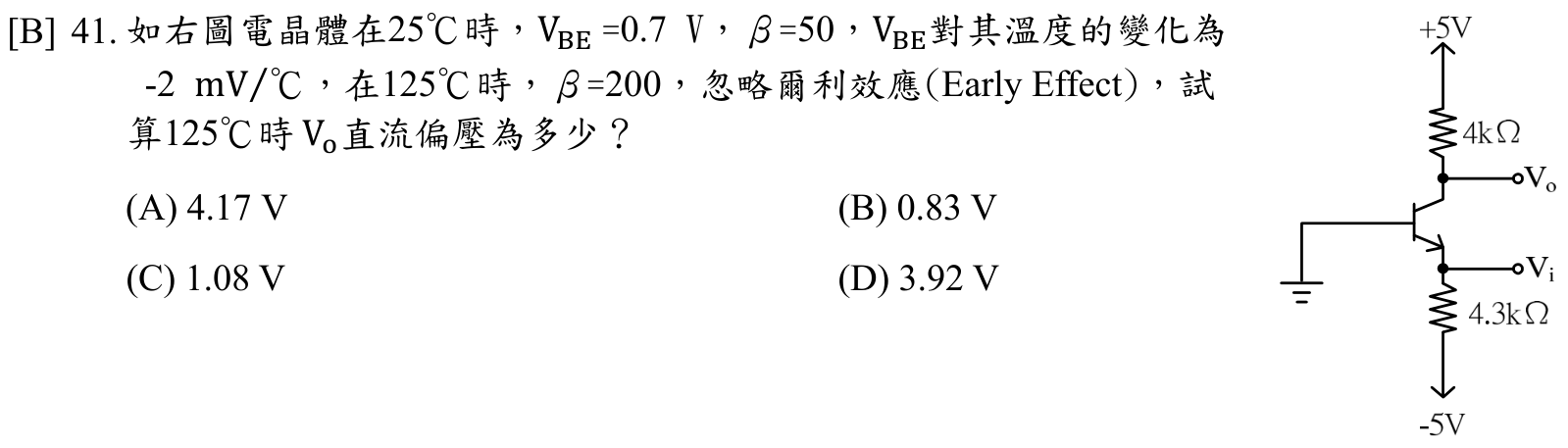

如右圖電晶體在 $2 5^{\circ} C$ 時， $V_{BE} = 0.7 V$ ， $β = 50$ ， $V_{BE}$ 對其溫度的變化為 $- 2 mV/^{\circ} C$ ，在 $12 5^{\circ} C$ 時， $β = 200$ ，忽略爾利效應(Early Effect)，試算 $12 5^{\circ} C$ 時 $V_{o}$ 直流偏壓為多少？

A4.17 V

B0.83 V正確答案

C1.08 V

D3.92 V

答案與詳解

正確答案

本題為電子學電晶體偏壓計算，需考慮溫度對 VBE 與 β 的影響，屬純工程計算題，無涉法規。

正確計算：125°C 時 VBE=0.5V、β=200，求得 IB 後得 IC，再以電源電壓減去 RC 壓降即得 Vo≈0.83V，符合選項。
