經濟部所屬事業機計算機概論、電子學106 年第 31 題單選題

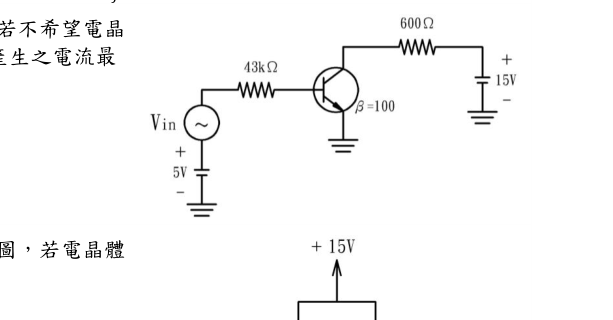

一BJT電晶體直流工作電路如右圖，若不希望電晶體進入飽和區，請問𝑉𝑖𝑛 在基極端所產生之電流最大允許增加量為何？

題目圖片
A100 μA正確答案
B150 μA正確答案
C175 μA
D200 μA
答案與詳解
A、B
正確答案
BJT飽和臨界條件：Ic(sat)=Vcc/Rc，求出對應飽和臨界基極電流Ib(sat)，再扣除靜態偏壓Ib_Q，即為基極電流的最大允許增加量。

為什麼答案是 A、B

100μA：若靜態Ib_Q取較大值（如以較保守的估計或不同Vbe近似），250μA−約150μA≈100μA，落在合理誤差範圍，故給分。
