經濟部所屬事業機計算機概論、電子學106 年第 38 題單選題

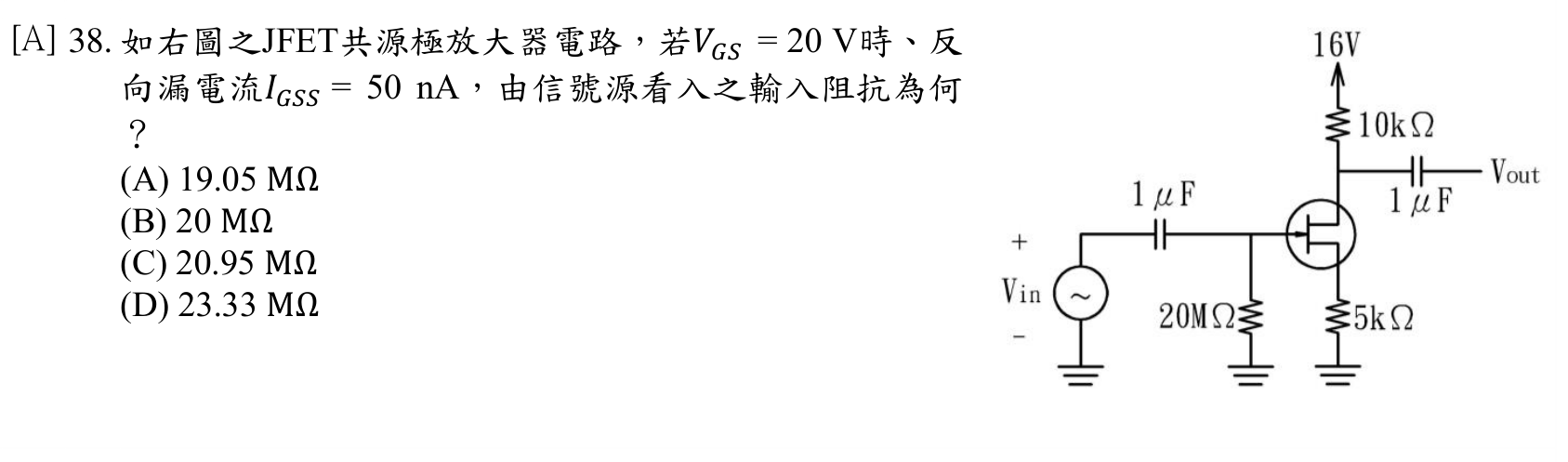

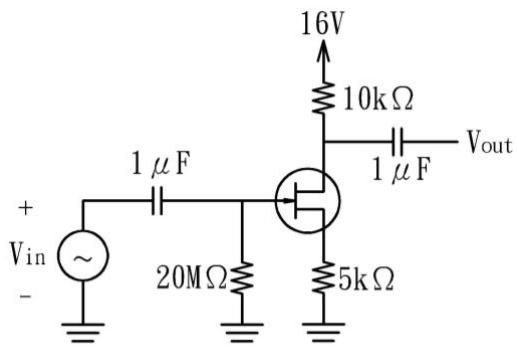

如右圖之JFET共源極放大器電路，若𝑉𝐺𝑆 = 20 V時、反向漏電流𝐼𝐺𝑆𝑆 = 50 nA，由信號源看入之輸入阻抗為何？

題目圖片
A19.05 MΩ正確答案
B20 MΩ
C20.95 MΩ
D23.33 MΩ
答案與詳解
A
正確答案
JFET閘極輸入阻抗 = 偏壓電阻(20MΩ) 並聯 閘極等效電阻(V_GS/I_GSS)，計算後約19.05MΩ

為什麼答案是 A

R_GS = 20V ÷ 50nA = 400MΩ；20MΩ // 400MΩ = 8000/420 ≈ 19.05MΩ，正確答案
