經濟部所屬事業機構新進職計算機概論、電子學106 年第 50 題單選題考點：負載並聯遺漏考點：RD遺漏並聯

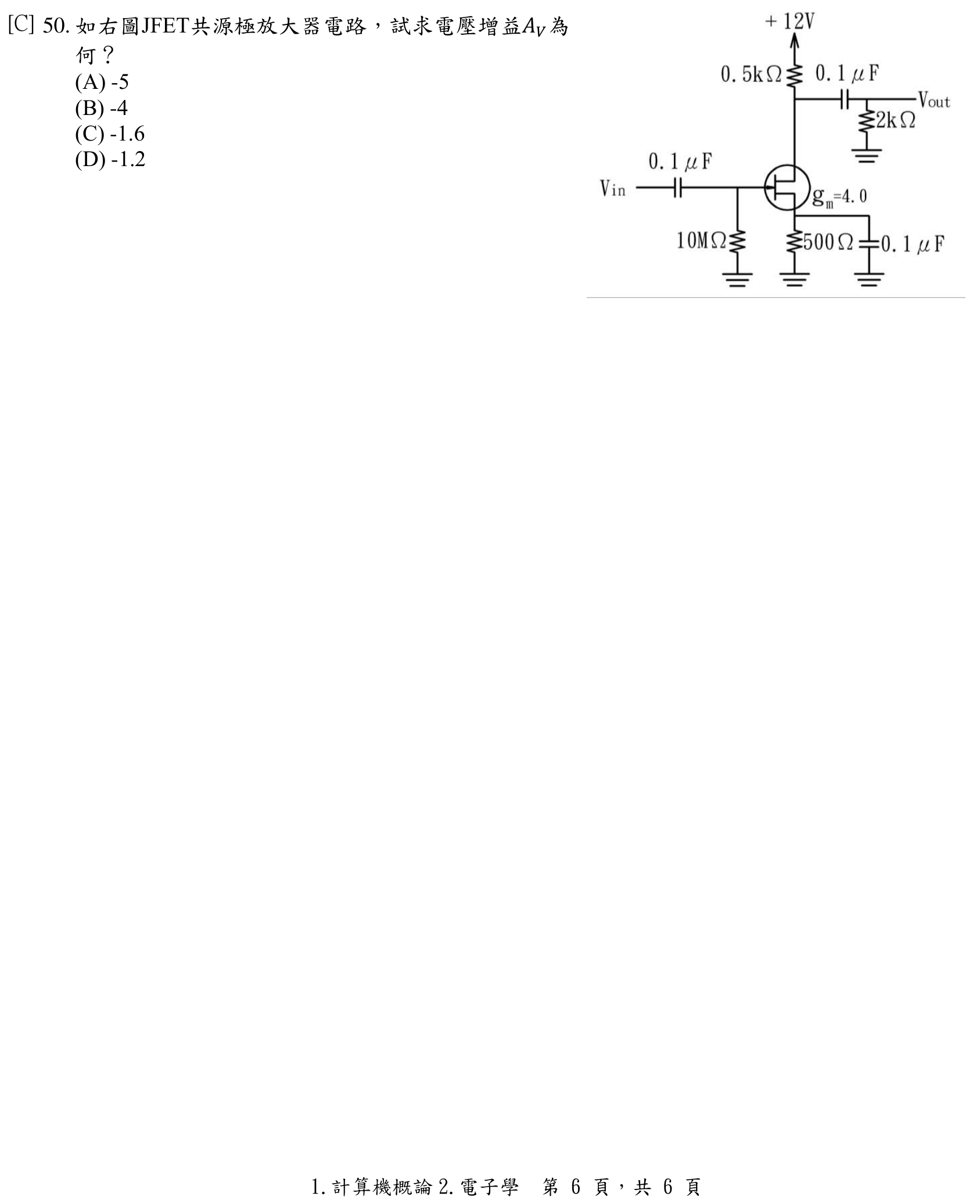

如右圖JFET共源極放大器電路，試求電壓增益𝐴𝑉 為何？

題目圖片
A-5
B-4
C-1.6正確答案
D-1.2
答案與詳解
C
正確答案
由右圖可知電路引數：RD=0.5kΩ、RL=2kΩ、gm=4.0mA/V、RS=500Ω。JFET共源極放大器電壓增益公式：Av = -gm × (RD // RL)，源極旁路電容使RS交流短路，需正確識別汲極負載電阻並聯情況。

逐選項解析

A-5負載並聯遺漏✕ 易錯陷阱
若誤用RD=0.5kΩ單獨計算：Av = -4.0 × 0.5k = -2.0，不等於-5；或若誤將gm=4.0當mA/V並取整數湊-5，計算依據錯誤。
B-4RD遺漏並聯✕ 易錯陷阱
若誤用RL=2kΩ單獨作負載：Av = -4.0 × ... 或忘記RD並聯，取近似值得-4；實際RD//RL=0.4kΩ才正確。
C-1.6✓ 正確
D-1.2✕ 錯誤
