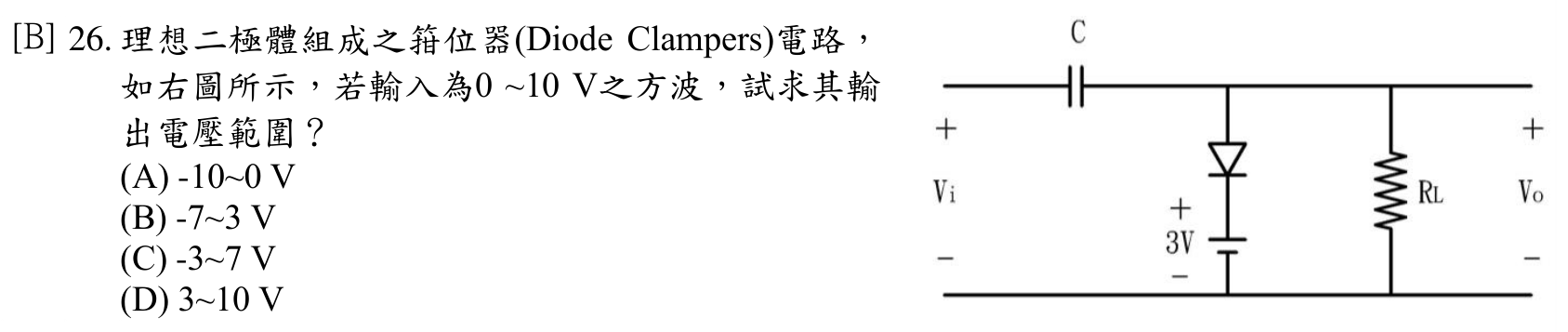

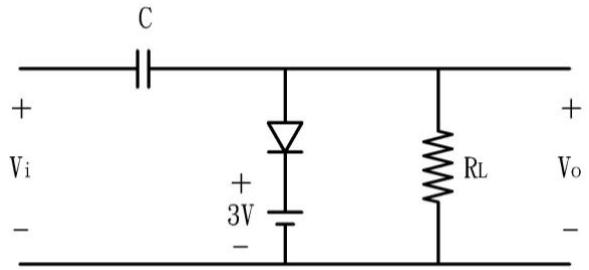

理想二極體組成之箝位器(Diode Clampers)電路，如右圖所示，若輸入為0 ~10 V之方波，試求其輸出電壓範圍？
A-10~0 V
B-7~3 V正確答案
C-3~7 V
D3~10 V
答案與詳解
逐選項解析
A-10~0 V忽略偏壓電池✕ 易錯陷阱
忘記 3V 電池偏壓的影響，誤當成無電池的負箝位器，算出 -10~0V 是常見錯誤。
B-7~3 V箝位器+偏壓分析✓ 正確
電容充至 Vc=7V，輸出 Vo=Vi−7V；Vi=0V時 Vo=−7V，Vi=10V時 Vo=3V，輸出範圍正確為 -7~3V。
C-3~7 V✕ 易錯陷阱
D3~10 V✕ 錯誤
