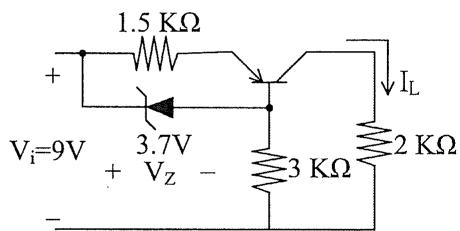

如右上【圖3】電路所示，定電流電路若 $V_Z=3.7V$ ， $V_{EB}=0.7V$ ，試求 $I_L$ 為何？

依題意為正解。穩壓二極體把基極(或射極基準)電壓鎖定，射極電阻兩端電壓 VRE = Vz - VBE = 3.7 - 0.7 = 3V，射極電流 IE = VRE / RE = 3V / 3KΩ = 1mA。由於BJT電流增益夠大，負載電流 I ≈ IE = 1mA，且此電流不隨負載RL變動，符合定電流特性。
