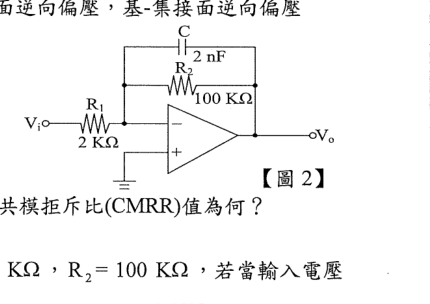

如右上【圖 2】電路所示，若電容 C = 2 nF，電阻 $R_{1} = 2 \, K\Omega$ ， $R_{2} = 100 \, K\Omega$ ，若當輸入電壓為交流電源時，則高頻時的電壓增益 $V_{0}/V_{i}$ 約為多少？ (A) -50 (B) 50 (C) 100 (D) 0

正確答案為 D。圖2的C與R2並聯；高頻時電容阻抗趨零，回授阻抗與電壓增益皆趨零，選 D。 (A) 【反相低通電路的高頻增益】−50是低頻增益−R2/R1，不是高頻極限。 (B) 【反相低通電路的高頻增益】+50不符合此反相電路的增益，亦非高頻極限。

經濟部所屬事業機構新進職計算機概論、電子學101 年第 27 題單選題考點：反相低通電路的高頻增益

如右上【圖 2】電路所示，若電容 C = 2 nF，電阻 $R_{1} = 2 K Ω$ ， $R_{2} = 100 K Ω$ ，若當輸入電壓為交流電源時，則高頻時的電壓增益 $V_{0} / V_{i}$ 約為多少？

A-50

B50

C100

D0正確答案

答案與詳解

正確答案

圖2的C與R2並聯；高頻時電容阻抗趨零，回授阻抗與電壓增益皆趨零，選 D。

A-50反相低通電路的高頻增益✕ 錯誤

−50是低頻增益−R2/R1，不是高頻極限。

B50反相低通電路的高頻增益✕ 錯誤

+50不符合此反相電路的增益，亦非高頻極限。

C100✕ 錯誤

D0✓ 正確
