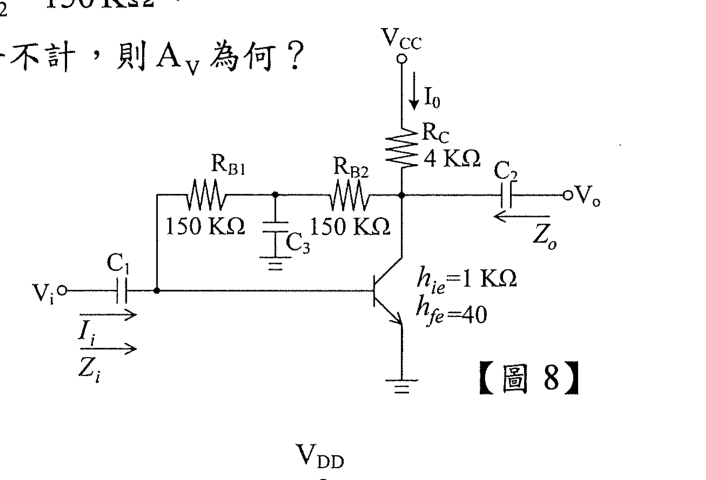

如右【圖8】電路所示， $h_{ie}=1K\Omega$ ， $h_{fe}=40$ ， $R_{B1}=R_{B2}=150K\Omega$ ， $R_{C}=4\ K\Omega$ ，試利用近似等效電路， $h_{re}$ 及 $h_{oe}$ 的效應略去不計，則 $A_{v}$ 為何？

正確答案為 C。共射極放大器電壓增益 Av ≈ -hfe(Rc//RB1//RB2)/hie，代入數值計算得 -160。

【101 經濟部所屬事業機】計算機概論、電子學第53題：如右【圖8】電路所示， $h_{ie}=1K… 答案與詳解

C

正確答案

共射極放大器電壓增益 Av ≈ -hfe(Rc//RB1//RB2)/hie，代入數值計算得 -160。

正確應用近似模型：Av = -hfe(Rc//RB1//RB2)/hie。Rc//RB1//RB2 = 4k//150k//150k ≈ 3.9kΩ，代入得 -40×3.9k/1k ≈ -156，四捨五入即 -160。
