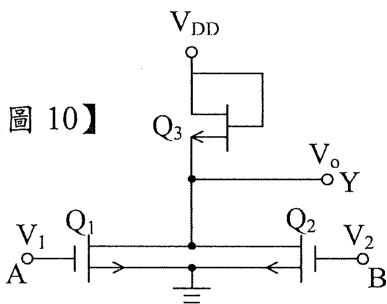

如右【圖10】電路所示為 MOSFET 邏輯電路，其邏輯運算為何？
A$Y = \overline{A + B}$正確答案
B$\mathrm{Y} = \overline{\mathrm{AB}}$
CY = A + B
D以上皆非
答案與詳解
為什麼答案是 A
官方正解。兩NMOS（Q1、Q2）並聯，源極接地、汲極共接輸出，閘極分別輸入A與B，上方接負載。只要A或B任一為HIGH，下拉管導通使輸出被拉低；A、B皆LOW時輸出才為HIGH。此即NOR閘，輸出Y＝(A+B)'，故A為正確答案。
