經濟部所屬事業機構新進職計算機概論、電子學103 年第 18 題單選題考點：NAND閘結構考點：XOR閘結構

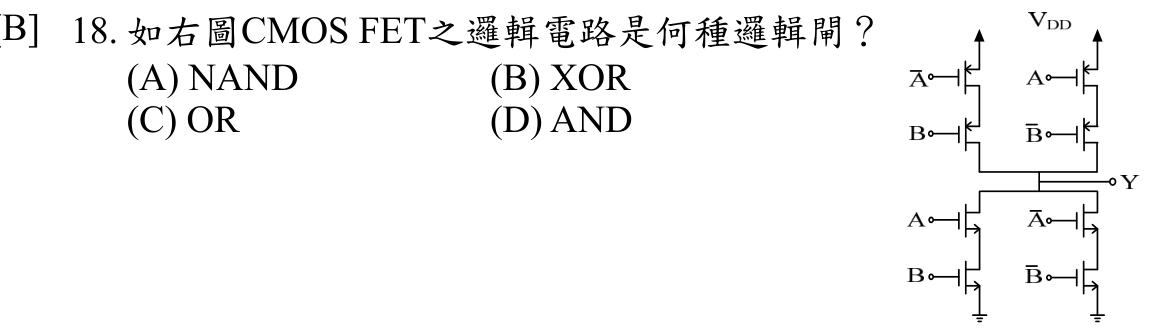

如右圖CMOS FET之邏輯電路是何種邏輯閘？

題目圖片 1/21 / 2
ANAND
BXOR正確答案
COR
DAND
答案與詳解
B
正確答案
CMOS邏輯閘判讀：上拉網路(PUN)導通時輸出1。本圖PUN由(Ā·B)與(A·B̄)兩串聯支路並聯組成，布林函數為ĀB+AB̄，即為XOR閘。(註：附圖2為BJT電流鏡，屬題庫誤植，本題以附圖1為準)

逐選項解析

ANANDNAND閘結構✕ 錯誤
NAND閘的CMOS結構為：上拉網路(PUN)是兩個PMOS並聯，下拉網路(PDN)是兩個NMOS串聯。與本圖的串並聯結構完全不同，故錯誤。
BXORXOR閘結構✓ 正確
正確。上拉網路(PUN)由(Ā與B串聯)及(A與B̄串聯)兩支路並聯組成。當Ā=1且B=1，或A=1且B̄=1時導通輸出1，布林式為ĀB+AB̄，即為XOR(互斥或)閘。
COR✕ 錯誤
DAND✕ 錯誤
