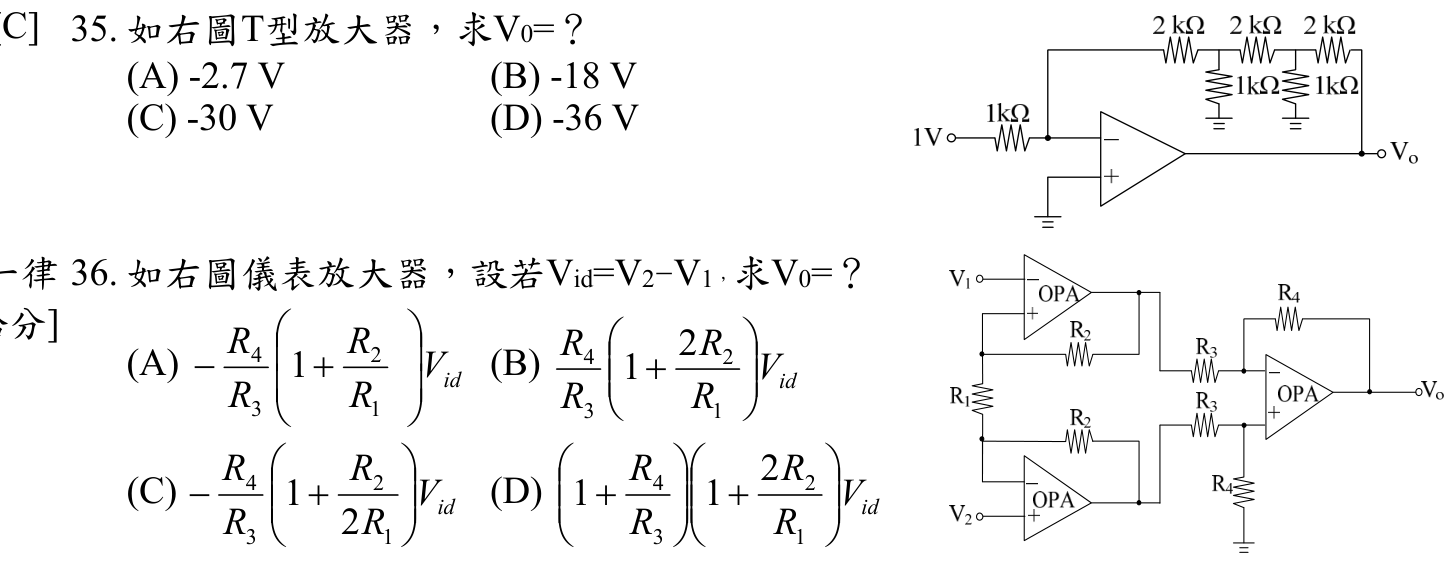

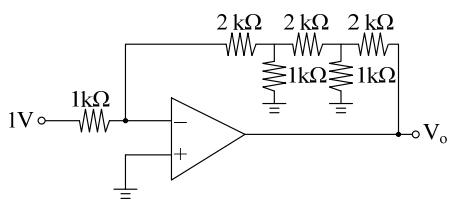

如右圖T型放大器，求V0=？
A-2.7 V
B-18 V
C-30 V正確答案
D-36 V
答案與詳解
為什麼答案是 C
正確做法：以虛接地節點(V₋=0)做節點方程式求等效回授阻抗。T型網路因中間支路接地會使等效回授電阻被「放大」，最終等效Rf_eq=30kΩ，配合Rin=1kΩ，增益=-30kΩ/1kΩ=-30，V₀=-30×1V=-30V。
考點：T型網路誤算考點：等效阻抗漏算考點：T型網路等效增益考點：阻抗計算錯誤
載入中…
正確做法：以虛接地節點(V₋=0)做節點方程式求等效回授阻抗。T型網路因中間支路接地會使等效回授電阻被「放大」，最終等效Rf_eq=30kΩ，配合Rin=1kΩ，增益=-30kΩ/1kΩ=-30，V₀=-30×1V=-30V。
