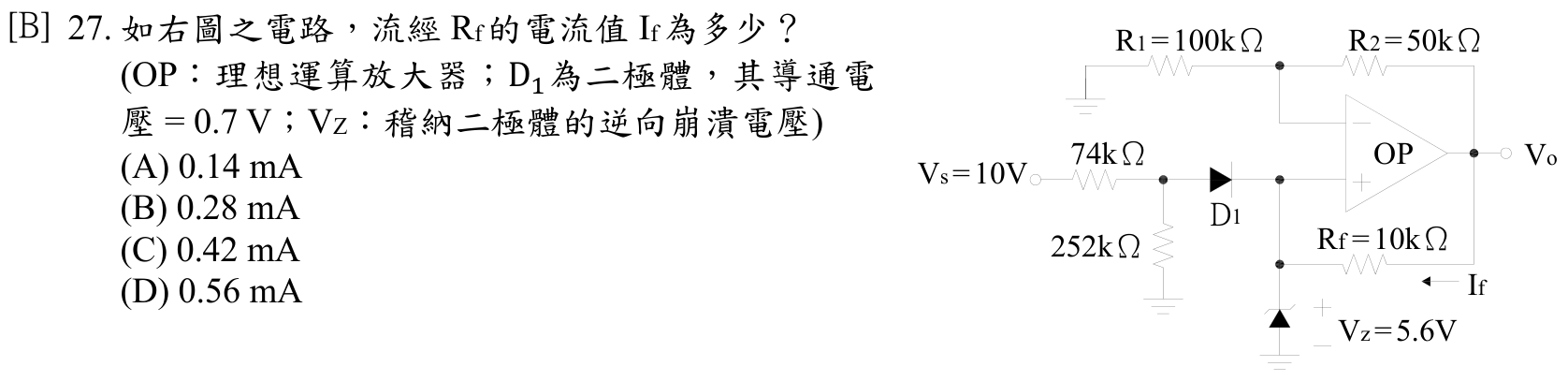

如右圖之電路，流經 Rf 的電流值 If 為多少？(OP：理想運算放大器；D 為二極體，其導通電壓 = 0.7 V；VZ：稽納二極體的逆向崩潰電壓) R1 = 100kΩ，R2 = 50kΩ，74kΩ，Vs = 10V，D1，252kΩ，Rf = 10kΩ，Vz = 5.6V
A0.14 mA
B0.28 mA正確答案
C0.42 mA
D0.56 mA
答案與詳解
為什麼答案是 B
正解。理想OP虛斷路使非反相端無電流流入，由分壓與D1壓降決定V⁺。再利用虛短路V⁻=V⁺。Rf連接V⁻節點與稽納二極體基準電位(Vz=5.6V)，故流經Rf的電流If=(V⁺−Vz)/Rf。將題目給定的分壓比與電壓值代入後得If≈0.28mA，符合官方答案。
考點：重複扣壓降致電流減半考點：虛短路+Vz基準求If考點：分壓比位置對調考點：Rf電阻讀值減半
