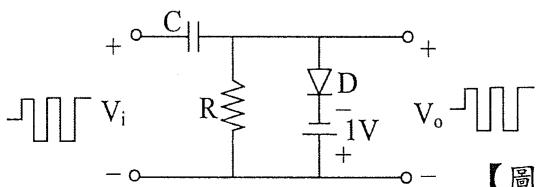

如右下【圖4】所示電路，若輸入電壓 $V_{i}=\pm3V$ 方波，則輸出電壓 $V_{o}$ 之最大及最小振幅為何？ (A) $-7\mathrm{V} \leq \mathrm{V}_{\mathrm{o}} \leq -1\mathrm{V}$ (B) $-4\mathrm{V} \leq \mathrm{V}_{0} \leq -1\mathrm{V}$ (C) $-1\mathrm{V} \leq \mathrm{V}_{\mathrm{o}} \leq 3\mathrm{V}$ (D) $-3\mathrm{V} \leq \mathrm{V}_{0} \leq 1\mathrm{V}$

正確答案為 A。按理想二極體箝位近似，輸出最高值被箝在−1V，方波峰對峰值仍6V，所以範圍−7V至−1V，選 A。 (A) 【負位準箝位電路】最高−1V、最低−7V，保留輸入6V峰對峰值，符合A。 (B) 【負位準箝位電路】此區間僅3V峰對峰值，不符±3V輸入的6V擺幅。

經濟部所屬事業機構新進職計算機概論、電子學101 年第 32 題單選題考點：負位準箝位電路

如右下【圖4】所示電路，若輸入電壓 $V_{i} = \pm 3 V$ 方波，則輸出電壓 $V_{o}$ 之最大及最小振幅為何？

A$-7\mathrm{V} \leq \mathrm{V}_{\mathrm{o}} \leq -1\mathrm{V}$正確答案

B$-4\mathrm{V} \leq \mathrm{V}_{0} \leq -1\mathrm{V}$

C$-1\mathrm{V} \leq \mathrm{V}_{\mathrm{o}} \leq 3\mathrm{V}$

D$-3\mathrm{V} \leq \mathrm{V}_{0} \leq 1\mathrm{V}$

答案與詳解

正確答案

按理想二極體箝位近似，輸出最高值被箝在−1V，方波峰對峰值仍6V，所以範圍−7V至−1V，選 A。

A$-7\mathrm{V} \leq \mathrm{V}_{\mathrm{o}} \leq -1\mathrm{V}$負位準箝位電路✓ 正確

最高−1V、最低−7V，保留輸入6V峰對峰值，符合A。

B$-4\mathrm{V} \leq \mathrm{V}_{0} \leq -1\mathrm{V}$負位準箝位電路✕ 錯誤

此區間僅3V峰對峰值，不符±3V輸入的6V擺幅。

C$-1\mathrm{V} \leq \mathrm{V}_{\mathrm{o}} \leq 3\mathrm{V}$✕ 錯誤

D$-3\mathrm{V} \leq \mathrm{V}_{0} \leq 1\mathrm{V}$✕ 錯誤
