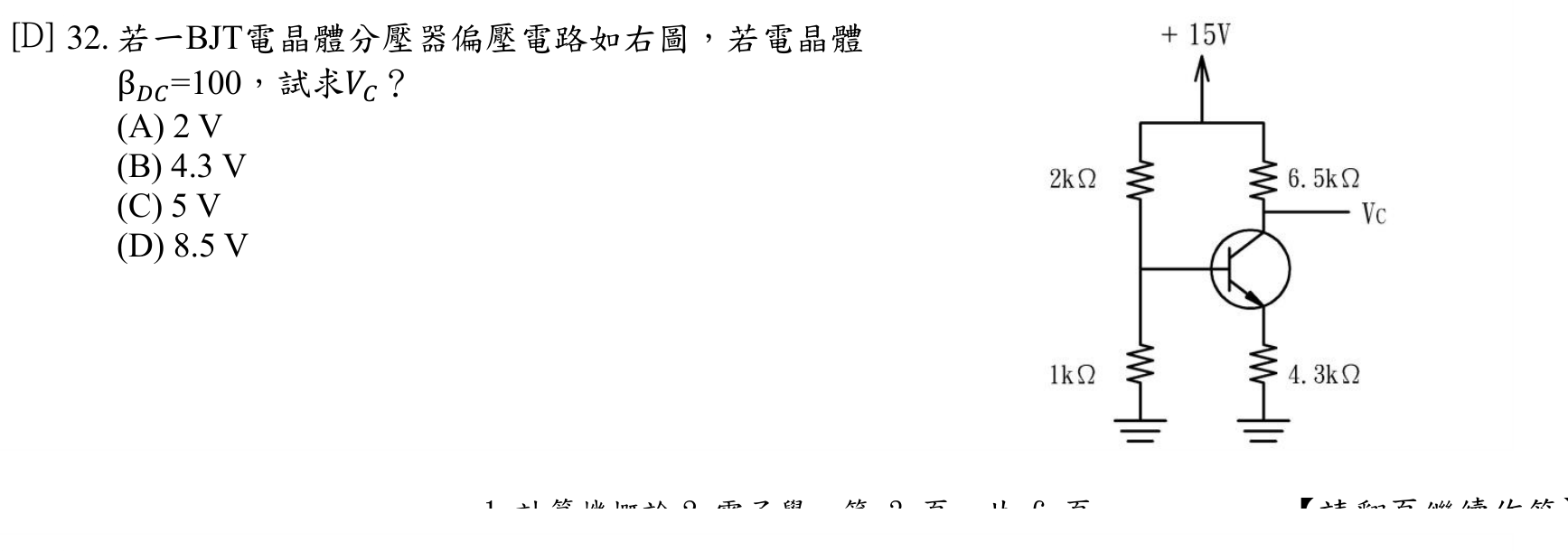

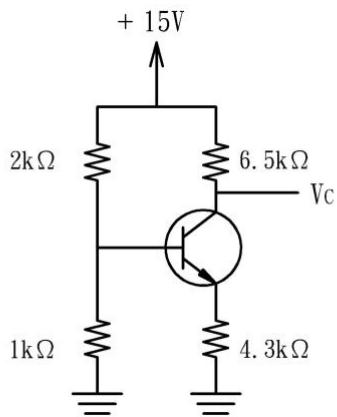

若一BJT電晶體分壓器偏壓電路如右圖，若電晶體β𝐷𝐶 =100，試求𝑉𝐶 ？
A2 V
B4.3 V
C5 V
D8.5 V正確答案
答案與詳解
為什麼答案是 D
正確答案。由分壓器求VB=15×(1k/(2k+1k))=5V，VE=5−0.7=4.3V，IC≈IE=4.3V/4.3kΩ=1mA，VC=15−1mA×6.5kΩ=15−6.5=8.5V
考點：誤取VE為VC考點：誤用飽和電壓考點：直覺誤判考點：VC正確計算
載入中…
正確答案。由分壓器求VB=15×(1k/(2k+1k))=5V，VE=5−0.7=4.3V，IC≈IE=4.3V/4.3kΩ=1mA，VC=15−1mA×6.5kΩ=15−6.5=8.5V
