一記憶體由列解碼器（row decoder），行解碼器（column decoder）與 RAM cells 所組成如圖所示，其中 $A_{3}$ 、 $A_{2}$ 、 $A_{1}$ 、 $A_{0}$ 為記憶體位址…

Question

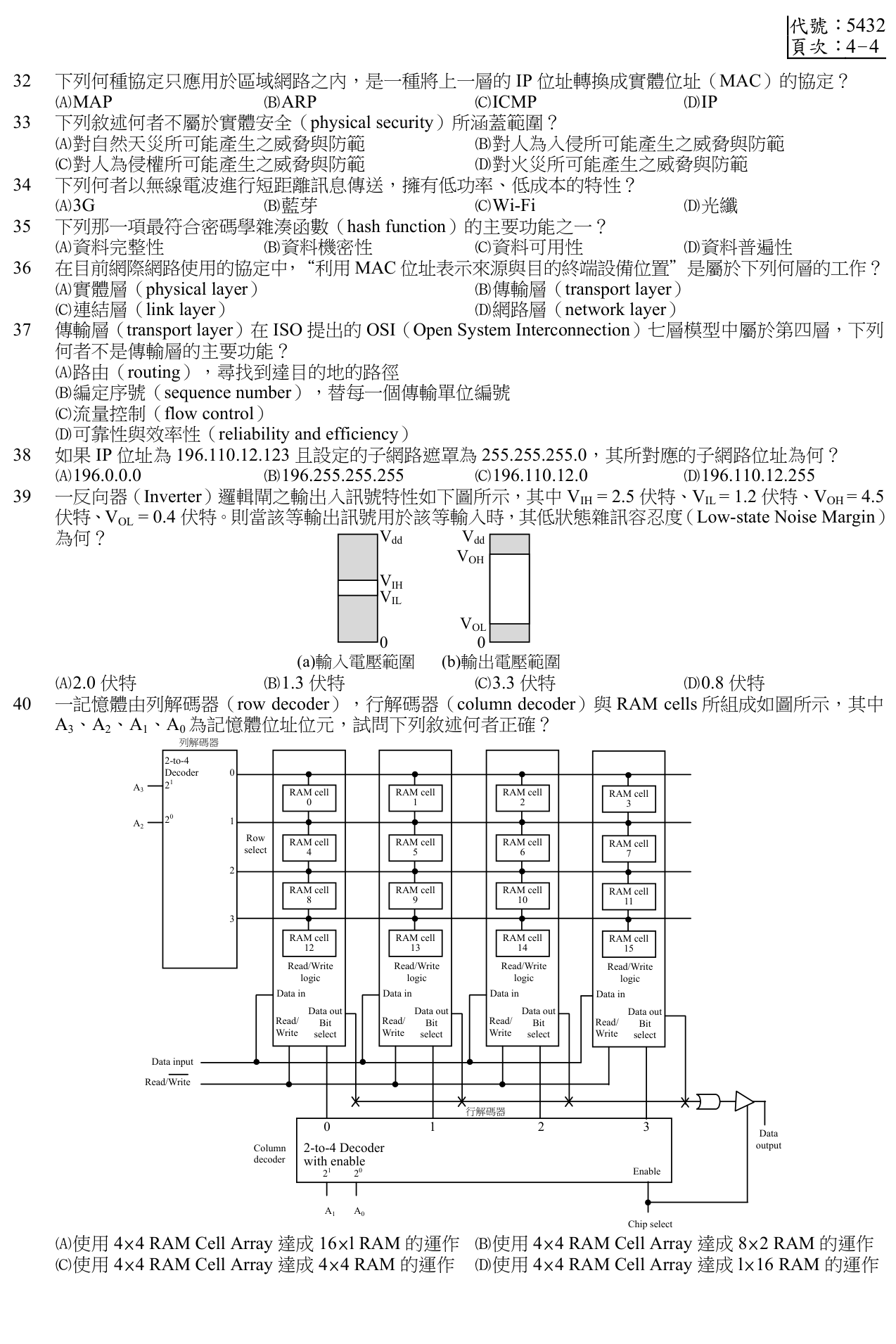

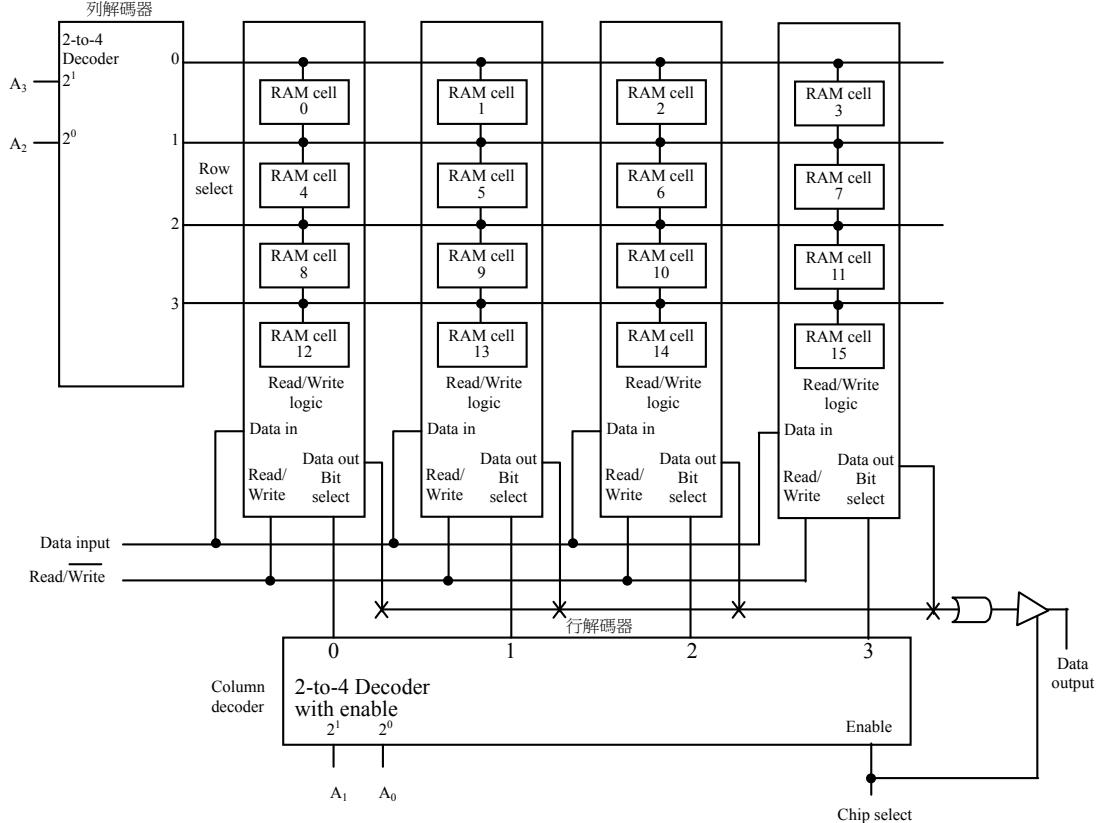

一記憶體由列解碼器（row decoder），行解碼器（column decoder）與 RAM cells 所組成如圖所示，其中 $A_{3}$ 、 $A_{2}$ 、 $A_{1}$ 、 $A_{0}$ 為記憶體位址位元，試問下列敘述何者正確？
(A) 使用 4×4 RAM Cell Array 達成 16×1 RAM 的運作
(B) 使用 4×4 RAM Cell Array 達成 8×2 RAM 的運作
(C) 使用 4×4 RAM Cell Array 達成 4×4 RAM 的運作
(D) 使用 4×4 RAM Cell Array 達成 1×16 RAM 的運作

Accepted Answer

正確答案為 A。 4位元位址線(A3~A0)可定址16個位置，圖中資料線僅1條(Data in/out)，故為16×1 RAM，由4×4 Cell Array組成。 (A) 【記憶體容量計算】正確。圖中為4×4 RAM Cell Array(共16個cells)，使用4條位址線(A3~A0)可定址16個位置，且Data in/out僅1條線，代表每次讀寫1 bit，故為16×1 RAM。 (B) 【記憶體規格判讀】錯誤。8×2 RAM需要3條位址線(定址8個位置)與2條資料線(每次讀寫2 bits)，與圖中4條位址線、1條資料線不符。

一記憶體由列解碼器（row decoder），行解碼器（column decoder）與 RAM cells 所組成如圖所示，其中 $A_{3}$ 、 $A_{2}$ 、 $A_{1}$ 、 $A_{0}$ 為記憶體位址位元，試問下列敘述何者正確？
