計算機概要105 年第 1 題單選題

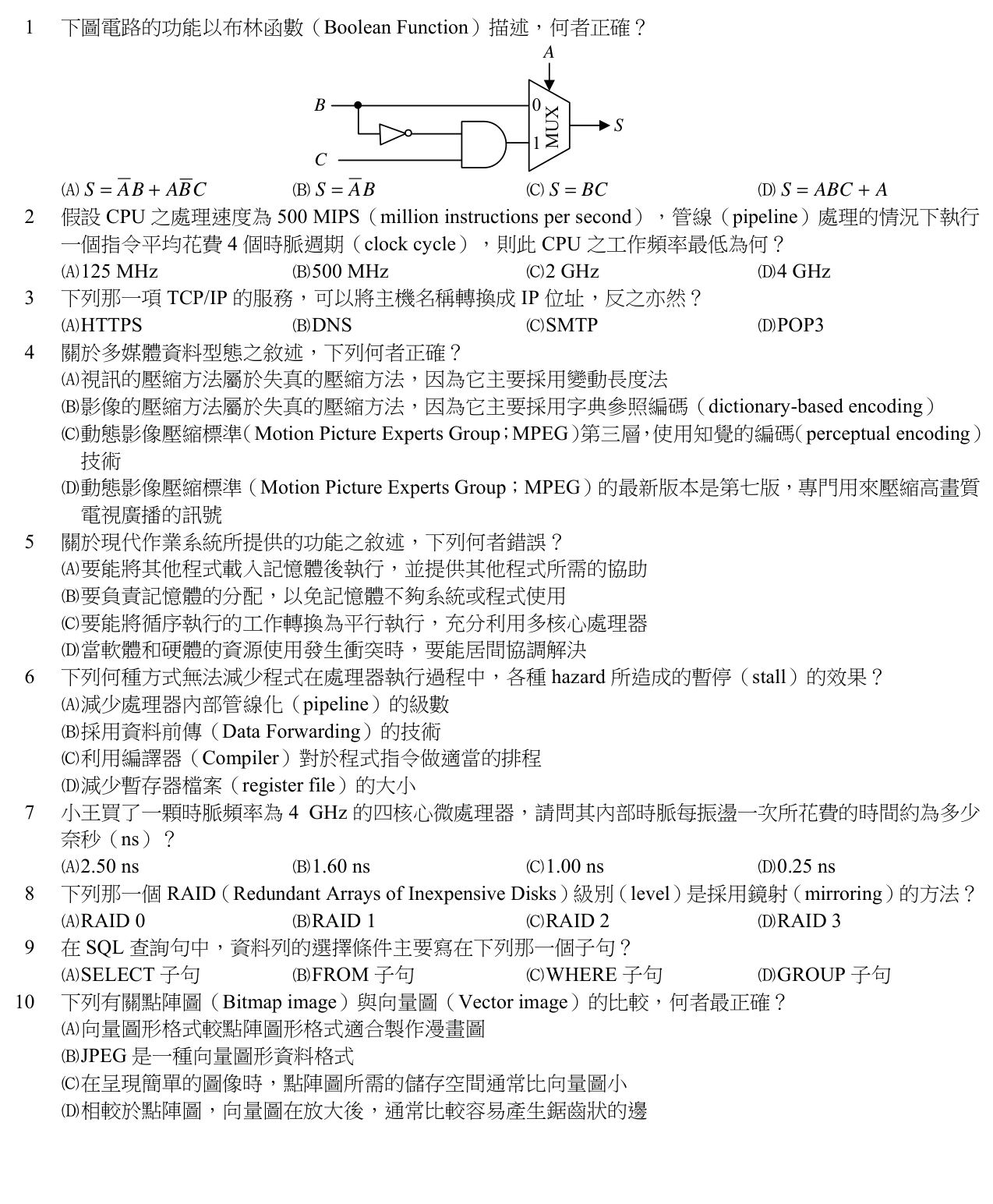

下圖電路的功能以布林函數（Boolean Function）描述，何者正確？

題目附圖
AS = A + BC正確答案
BS = AB
CS = BC
DS = ABC + A
答案與詳解
A
正確答案
2-to-1 MUX 以 A 為選擇線，輸出 S = A'·B + A·(B'·C)，化簡後在選項中對應 S = B + A·B'·C 形式（即 A 選項所示）。
