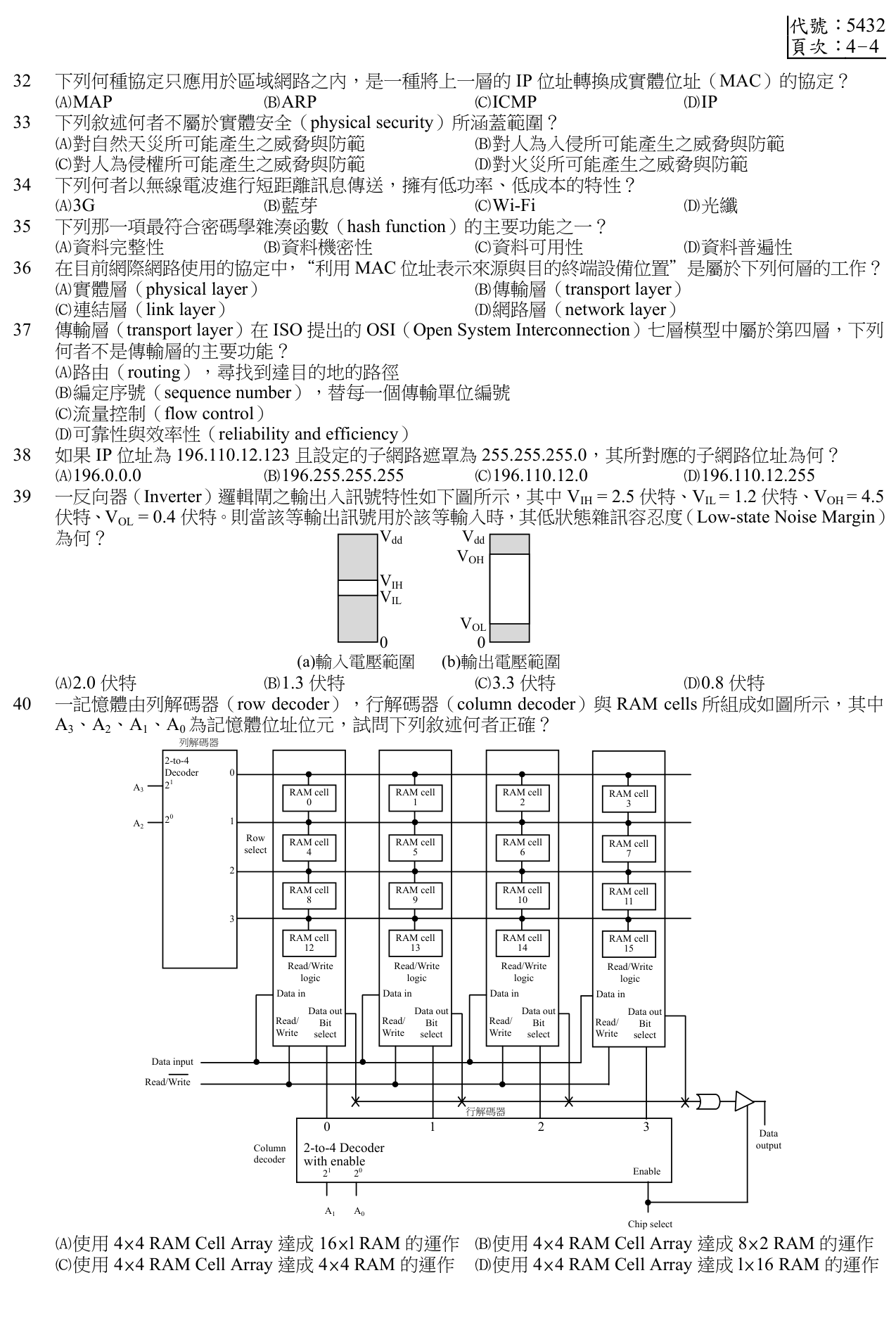

一反向器（Inverter）邏輯閘之輸出入訊號特性如下圖所示，其中 $V_{I H} = 2.5$ 伏特、 $V_{I L} = 1.2$ 伏特、 $V_{O H} = 4.5$ 伏特、 $V_{O L} = 0.4$ 伏特。則當該等輸出訊號用於該等輸入時，其低狀態雜訊容忍度（Low-state Noise Margin）為何？

A2.0 伏特

B1.3 伏特

C3.3 伏特

D0.8 伏特正確答案

答案與詳解

正確答案

低狀態雜訊容忍度 NM_L = V_IL − V_OL = 1.2 − 0.4 = 0.8 伏特，故選 (D)。

A2.0 伏特✕ 錯誤

2.0V 來自誤算 $V_{OH}-V_{IH}=4.5-2.5$，那是高狀態雜訊容忍度 $NM_H$，不是 $NM_L$。

B1.3 伏特✕ 錯誤

1.3V 為 $V_{IH}-V_{IL}=2.5-1.2$，是輸入未定義區的寬度，不是雜訊容忍度。

C3.3 伏特✕ 錯誤

D0.8 伏特✓ 正確
