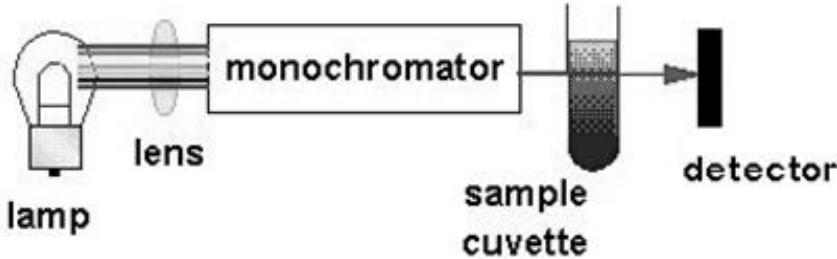

請問下圖為何種儀器的裝置示意圖？
A核磁共振光譜儀
B螢光光譜儀
C紫外光－可見光光譜儀正確答案
D拉曼光譜儀
答案與詳解
C
正確答案
光路呈直線穿透樣品至偵測器，為典型吸收光譜儀（UV-Vis）配置；螢光偵測器通常呈90度。
為什麼答案是 C
紫外光-可見光光譜儀為吸收光譜，光源經單色儀分光後，直線穿透樣品比色皿到達偵測器，符合圖示。
載入中…
完整詳解
Pro · 無限重點 光路呈直線穿透樣品至偵測器，為典型吸收光譜儀（UV-Vis）配置；螢光偵測器通常呈90度。
秒殺技巧
看到 lamp、monochromator、cuvette 到 detector 呈一直線，就是吸收光譜（UV-Vis）！螢光會轉90度。逐選項分析
A✕
核磁共振光譜儀(NMR)使用強磁場與射頻脈衝，沒有燈源(lamp)與單色儀(monochromator)等光學配置。
B✕ 陷阱
螢光光譜儀的偵測器與激發光源通常呈90度角，以避免強烈的激發光直接進入偵測器造成干擾。
C✓ 正確
紫外光-可見光光譜儀為吸收光譜，光源經單色儀分光後，直線穿透樣品比色皿到達偵測器，符合圖示。
D✕
拉曼光譜儀多使用雷射光源，且偵測器通常配置於90度或180度以收集散射光，並需濾除瑞利散射。
常見光譜儀光路與原理比較
| 儀器型別 | 光源 | 偵測角度 | 核心原理 |
|---|---|---|---|
| 紫外光-可見光(UV-Vis) | 氘燈/鎢燈 | 180度(直線穿透) | 分子吸收光譜 |
| 螢光光譜儀 | 氙燈/雷射 | 90度 | 分子發射光譜 |
| 拉曼光譜儀 | 雷射 | 90度或180度 | 非彈性光散射 |
| 核磁共振(NMR) | 射頻脈衝 | N/A(無光學路徑) | 核自旋能階躍遷 |
陷阱提醒
考生容易將吸收光譜與發射/散射光譜的光路配置搞混。切記：測量穿透光(吸收)是直線180度；測量發射光(螢光)或散射光(拉曼)必須轉90度或180度避開主光源。
