專技高考-醫事放射師放射線器材學（包括磁振學與超音波學）109 年第 23 題單選題

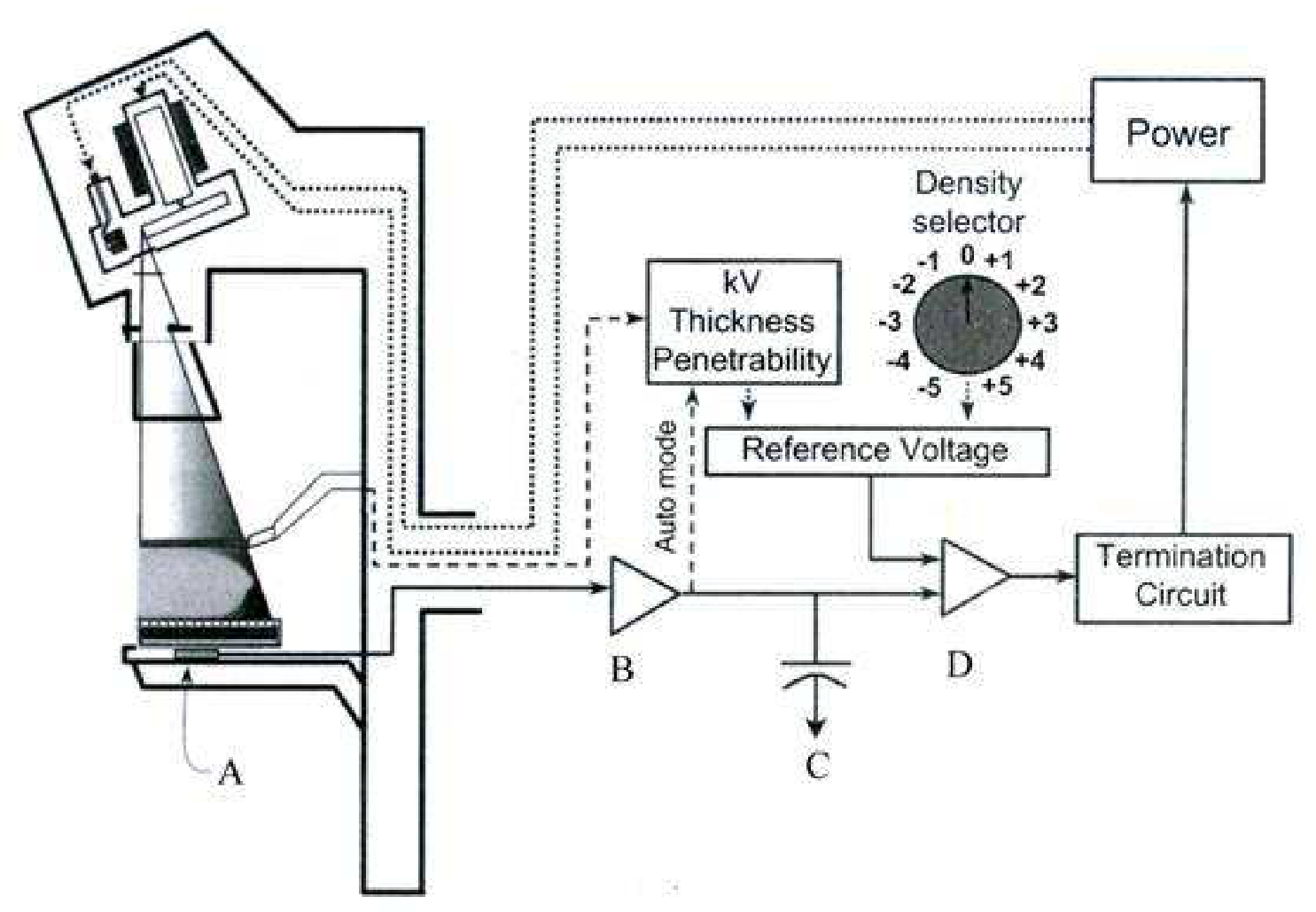

下圖為乳房攝影之自動曝露調控裝置（automatic exposure control, AEC）的內部構造，圖中A、B、C、D各為何？

AA為感應器（sensor）、B為比較器（comparator）、C為電容（capacitor）、D為放大器（amplifier）

BA為放大器（amplifier）、B為比較器（comparator）、C為感應器（sensor）、D為電容（capacitor）

CA為感應器（sensor）、B為放大器（amplifier）、C為電容（capacitor）、D為比較器（comparator）正確答案

DA為放大器（amplifier）、B為感應器（sensor）、C為電容（capacitor）、D為比較器（comparator）

答案與詳解

正確答案

乳房攝影AEC電路：A=感應器(接收X光)→B=放大器(訊號放大)→C=電容(儲能)→D=比較器(與參考電壓比較後終止曝露)

圖中A標示於壓迫板下方(乳腺後)，接收穿透X光=感應器；B接收來自A的微弱電流並放大=放大器；C為接地電容符號=電容(積分儲能)；D接收電容訊號並與Reference Voltage比較，輸出至Termination Circuit終止曝露=比較器，流程完整正確

載入中…

Pro · 無限

重點　乳房攝影AEC電路：A=感應器(接收X光)→B=放大器(訊號放大)→C=電容(儲能)→D=比較器(與參考電壓比較後終止曝露)

秒殺技巧

從訊號流程判斷：A在X光管下方接收輻射=感應器；B緊接收訊號做放大=放大器；C接地符號=電容；D比較後輸出至Termination Circuit=比較器

A✕ 陷阱

將B誤認為比較器、D誤認為放大器，但圖中B位於訊號輸入端做初步增益，應為放大器；D連接Reference Voltage並輸出至終止電路，才是比較器

B✕

A在乳房壓迫板下方接收穿透X光，功能為感應器而非放大器；C有接地電容符號，應為電容而非感應器，整體元件全部錯置

C✓ 正確

D✕

A若為放大器則與B功能重複且A位置在影像接收器側不符；B為感應器說法忽略了B有明顯三角放大器符號的圖示，位置與功能均不符

代號	元件名稱	圖中位置/特徵	功能說明
A	感應器 Sensor	乳房壓迫板正下方，緊鄰影像接收器	偵測穿透乳房後的X光劑量，轉換為電流訊號
B	放大器 Amplifier	訊號鏈第一個三角形符號，接收A輸出	將感應器產生的微弱電流放大至可處理水準
C	電容 Capacitor	B輸出後接地的電容符號	對放大後電流積分儲能，電壓反映累積劑量
D	比較器 Comparator	第二個三角形符號，同時接收C與Reference Voltage	將電容電壓與參考電壓比較，達標後觸發Termination Circuit終止曝露
