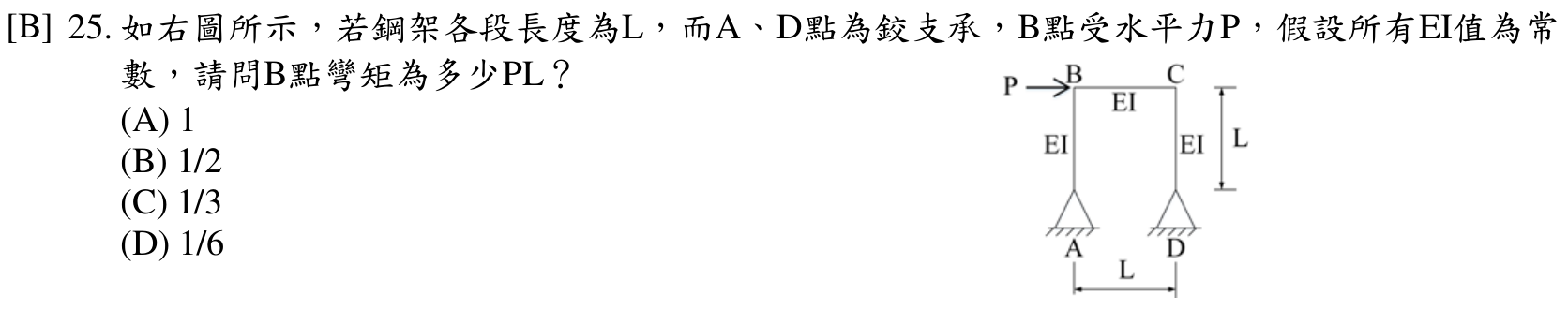

如右圖所示，若鋼架各段長度為L，而A、D點為鉸支承，B點受水平力P，假設所有EI值為常數，請問B點彎矩為多少PL？
A1
B1/2正確答案
C1/3
D1/6
答案與詳解
為什麼答案是 B
門形剛架A、D均為鉸支承，橫梁BC剛接。由整體水平平衡，兩柱底鉸各承擔水平反力P/2；B點彎矩 = (P/2)×L = PL/2，係數為1/2。
考點：剪力分配錯誤考點：鉸支承門形剛架側推考點：係數誤用考點：邊界條件混淆
載入中…
門形剛架A、D均為鉸支承，橫梁BC剛接。由整體水平平衡，兩柱底鉸各承擔水平反力P/2；B點彎矩 = (P/2)×L = PL/2，係數為1/2。
