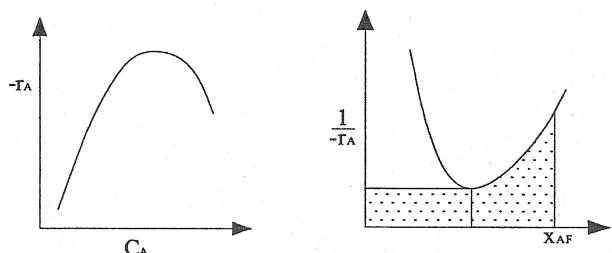

請參考下列反應速率與反應物濃度及轉化率關係圖，請問如何安排兩級反應器串連配置可以獲得最小反應器體積設計：
A先 CSTR 再接 PFR正確答案
B兩個 PFR 串連
C兩個 CSTR 串連
D先 PFR 再接 CSTR
答案與詳解
逐選項解析
A先 CSTR 再接 PFR先CSTR後PFR最優✓ 正確
由圖可知反應速率在低轉化率時較低、中段出現極大值，為自催化或非單調型反應。在低X區域CSTR操作點對應的矩形面積最小，高X區PFR積分面積最小，因此先CSTR推至速率最大點再接PFR最為節省體積，為正解。
B兩個 PFR 串連PFR串連次優✕ 錯誤
兩個PFR串連等效於單一大型PFR，對於自催化型反應在低轉化率段1/(-rA)較大，PFR積分面積遠大於CSTR矩形面積，故不是最小體積配置。
C兩個 CSTR 串連✕ 錯誤
D先 PFR 再接 CSTR✕ 易錯陷阱
