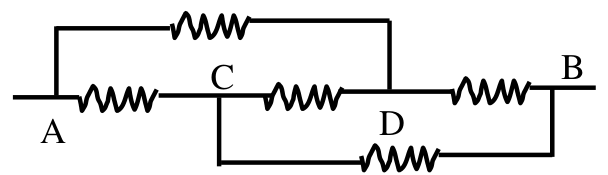

在右圖電路中，每一個電阻均為 1 歐姆，則 AB 間的總電阻為幾歐姆？
A0
B1正確答案
C1/4
D2
答案與詳解
逐選項解析
A0✕ 錯誤
A、B 之間並沒有直接導線短路，且電阻網路仍有限流作用，因此總電阻不可能為 0。
B1✓ 正確
因 C、D 對稱而等電位，C-D 電阻無電流；兩條 A 到 B 的路徑分別為兩個 1 歐姆電阻串聯成 2 歐姆，再並聯得到 1 歐姆。
C1/4✕ 錯誤
D2✕ 錯誤
