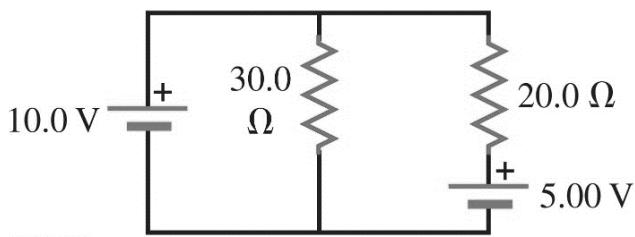

忽略下列電路圖中電池的內阻，請計算流過 $10.0$ V 電池的電流？

由圖可知：10V電池左側，30Ω中支路，右側20Ω串聯5V電池（正極朝上，與10V同向）並聯在同一迴路。設順時針電流I流過整個單一迴路（串聯電路）：10V與5V同極性串聯（均為正極朝上，助推電流同向），則KVL：10 + 5 = I×(30 + 20)，15 = 50I，I = 0.30A。 但實際圖示為：10V電池連接上下兩條匯流排，30Ω接在兩匯流排之間（左並聯支路），20Ω串聯5V電池接在兩匯流排之間（右並聯支路），兩支路並聯後接10V電池。 設上匯流排電位為V，下匯流排為0。 右支路：5V電池正極朝上（圖中標示+在上），相當於在20Ω支路中有一個5V的電動勢，電流方向設向下為正。 對右支路（20Ω＋5V電池）：電壓V=I₂×20 + 5（5V電池正極朝上表示它提供電壓，使上端電位高5V）→ I₂＝(V－5)/20 對左支路（30Ω）：I₁＝V/30 節點電壓V＝10V（10V電池正極接上匯流排，忽略內阻） I₁＝10/30＝0.333A（流過30Ω） I₂＝(10－5)/20＝5/20＝0.250A（流過20Ω及5V電池） 流過10V電池的總電流＝I₁＋I₂＝0.333＋0.250＝0.583A ✓
