一般警察人員考試四等考試-消防警察人員類別普通物理學概要與普通化學概要111 年第 9 題單選題

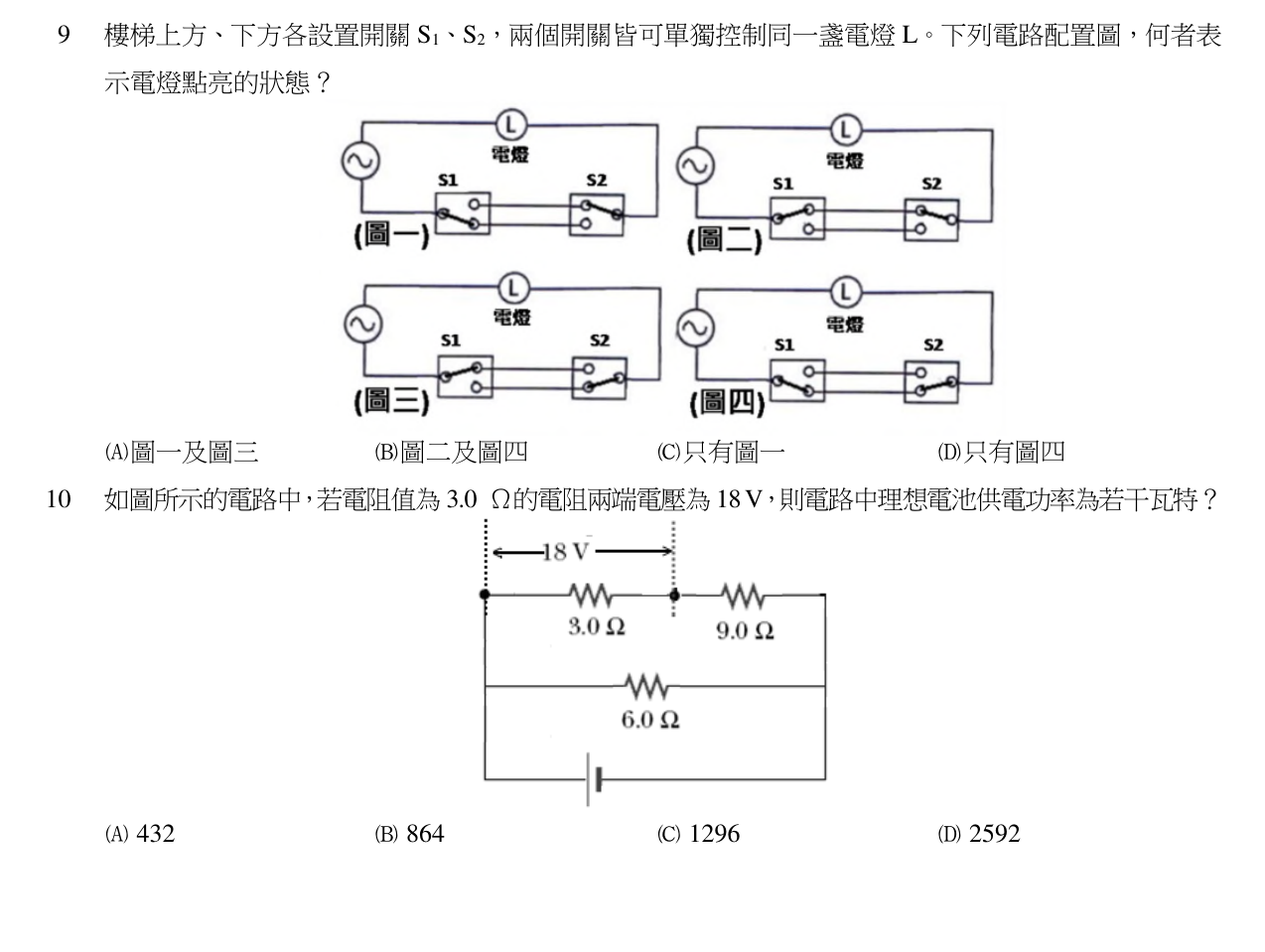

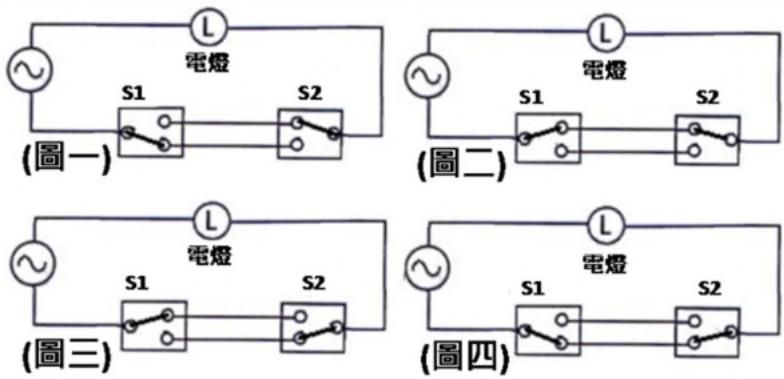

樓梯上方、下方各設置開關 S1、S2，兩個開關皆可單獨控制同一盞電燈 L。下列電路配置圖，何者表示電燈點亮的狀態？
A圖一及圖三
B圖二及圖四正確答案
C只有圖一
D只有圖四
B正確答案
樓梯雙切開關需用兩條交叉接線，使兩刀分別搭在不同接點才能形成迴路；圖二與圖四的接線方向使電流貫通，故燈亮。
為什麼答案是 B
圖二與圖四的雙切開關刀片搭在能形成連續導通的接點，迴路閉合，燈亮。
載入中…
完整詳解
Pro · 無限重點 樓梯雙切開關需用兩條交叉接線，使兩刀分別搭在不同接點才能形成迴路；圖二與圖四的接線方向使電流貫通，故燈亮。
1. 樓梯燈使用三路（雙切）開關：S1、S2 各有一刀兩擲。
2. 燈亮條件：S1 的接點與 S2 的接點透過兩條中介線形成完整迴路。
3. 觀察四圖中 S1、S2 刀片所搭接點，並追蹤兩條連線是否能由電源 → S1 → S2 → 燈 → 回電源閉合。
4. 圖一、圖三：S1、S2 刀片同搭上接點或同搭下接點，但連線交錯導致斷路。
5. 圖二、圖四：刀片所搭接點與連線方向一致，電流可導通，燈亮。
6. 故選 (B)。
逐選項分析
A✕
圖一與圖三的刀片位置使其中一條中介線斷開，迴路不通。
B✓ 正確
圖二與圖四的雙切開關刀片搭在能形成連續導通的接點，迴路閉合，燈亮。
樓梯燈（雙切開關）電路要點
| 項目 | 重點 |
|---|
| 開關型式 | 三路開關（SPDT，單刀雙擲） |
| 接線方式 | 電源火線進 S1 共用點，S2 共用點接燈；S1、S2 兩擲點以兩條線相連 |
| 亮燈條件 | S1 刀與 S2 刀同時搭在「相連的同一條」中介線上 |
| 特性 | 任一開關翻動皆可改變燈的開關狀態 |
| 判圖技巧 | 用筆從電源出發逐段描線，能完整回到電源即亮 |
易忽略雙切開關刀片實際搭在哪個接點，誤以為兩條中介線都會通電；必須逐線描繪迴路是否閉合。
