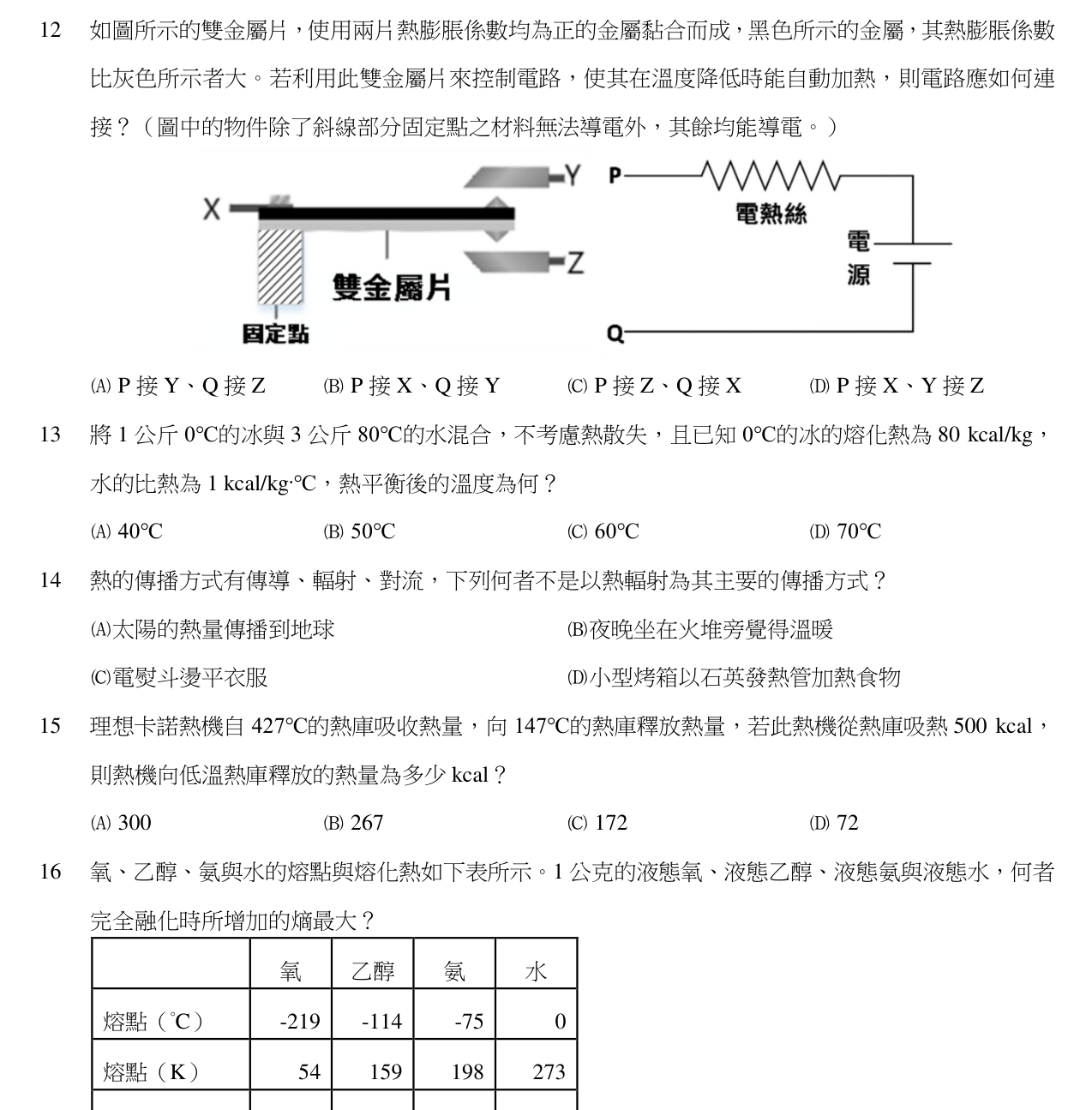

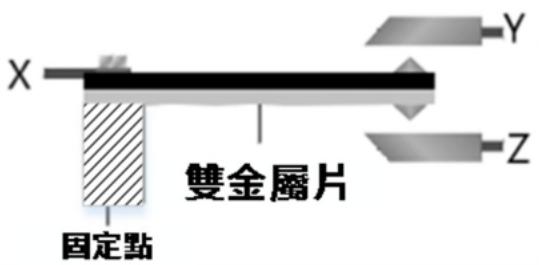

如圖所示的雙金屬片，使用兩片熱膨脹係數均為正的金屬黏合而成，黑色所示的金屬，其熱膨脹係數比灰色所示者大。若利用此雙金屬片來控制電路，使其在溫度降低時能自動加熱，則電路應如何連接？（圖中的物件除了斜線部分固定點之材料無法導電外，其餘均能導電。）
AP 接 Y、Q 接 Z
BP 接 X、Q 接 Y正確答案
CP 接 Z、Q 接 X
DP 接 X、Y 接 Z
答案與詳解
逐選項解析
AP 接 Y、Q 接 Z✕ 錯誤
P 接 Y、Q 接 Z 兩端皆為非固定接點，X 未接入電路，無法形成迴路。
BP 接 X、Q 接 Y✓ 正確
降溫時雙金屬片上彎觸 Y，P-X-雙金屬片-Y-Q 形成迴路，電熱絲通電加熱。
CP 接 Z、Q 接 X✕ 錯誤
DP 接 X、Y 接 Z✕ 錯誤
