專技高考-建築師
113 年 · 第 27 題
專技高考-建築師
建築結構
113 年
第 27 題
單選題

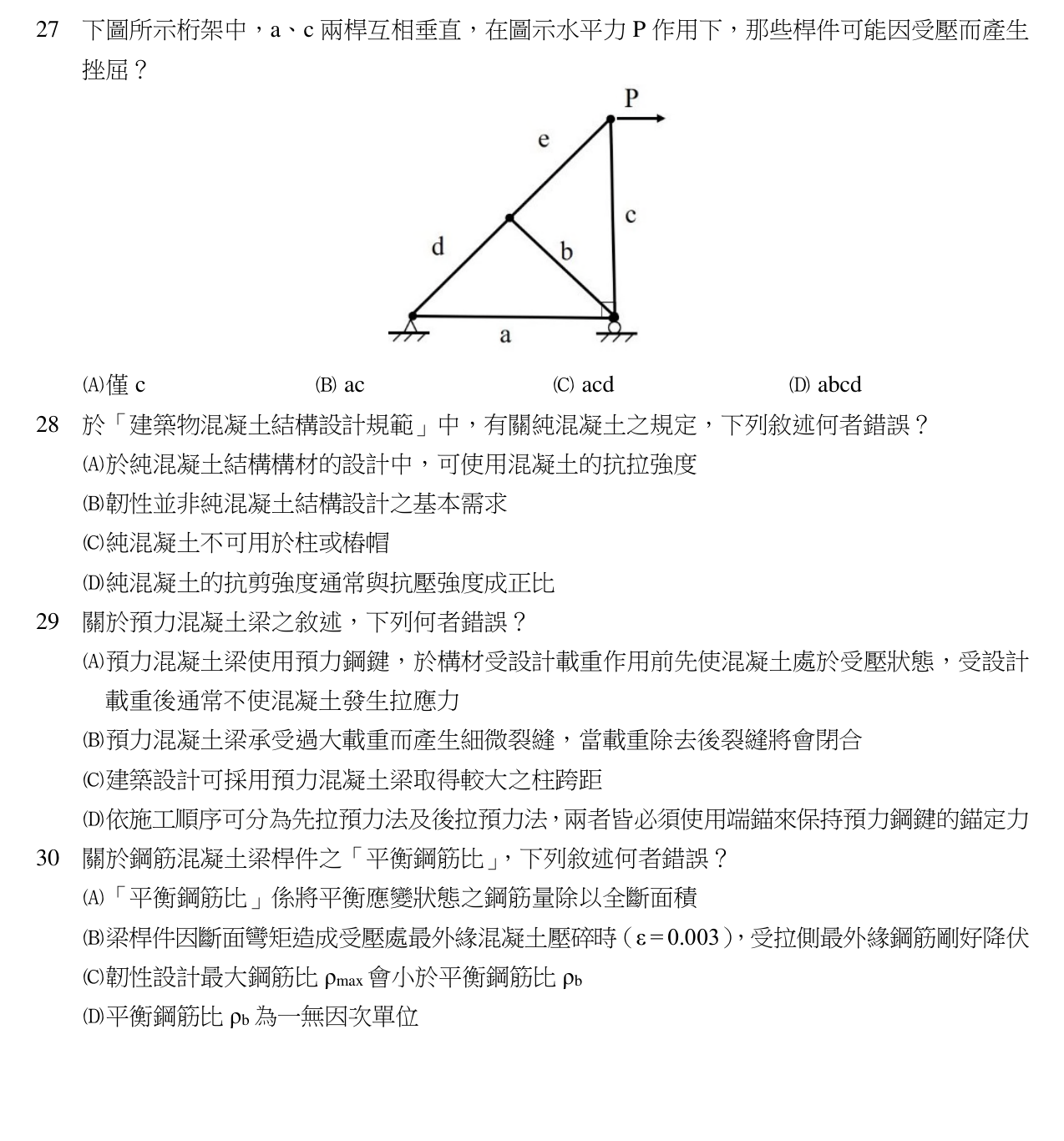

下圖所示桁架中，a、c兩桿互相垂直，在圖示水平力P作用下，那些桿件可能因受壓而產生挫屈？
A
僅c
正確答案
B
ac
C
acd
D
abcd
答案與詳解
A
正確答案
透過桁架節點法分析，僅有 c 桿承受壓力，因此只有 c 桿可能產生挫屈。
為什麼答案是 A
經節點法分析，c 桿承受壓力，細長壓桿容易發生挫屈，故僅 c 桿可能產生挫屈。
考點：桁架分析, 節點法, 挫屈
考點：零力桿件
考點：桁架分析
