國中教甄|生活科技生活科技107 年第 71 題單選題

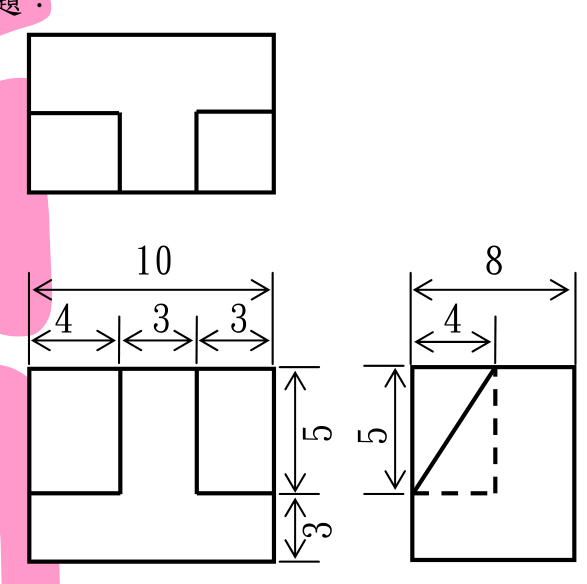

下列何者為此立體積木的立體圖形?

題目圖片
答案與詳解
C
正確答案
正確立體圖必須同時符合前視圖的左右突起與中央凹槽、上視圖的左右塊體與中間通道,以及右側視圖的斜切投影,選項 C 最符合。

為什麼答案是 C

等角圖中可見左右塊體、中央凹槽與右側斜切線,能對應三視圖的主要投影。左前方較低部分可視為底座前緣的透視呈現,不需解釋為三視圖外的額外台階;整體特徵最一致。
